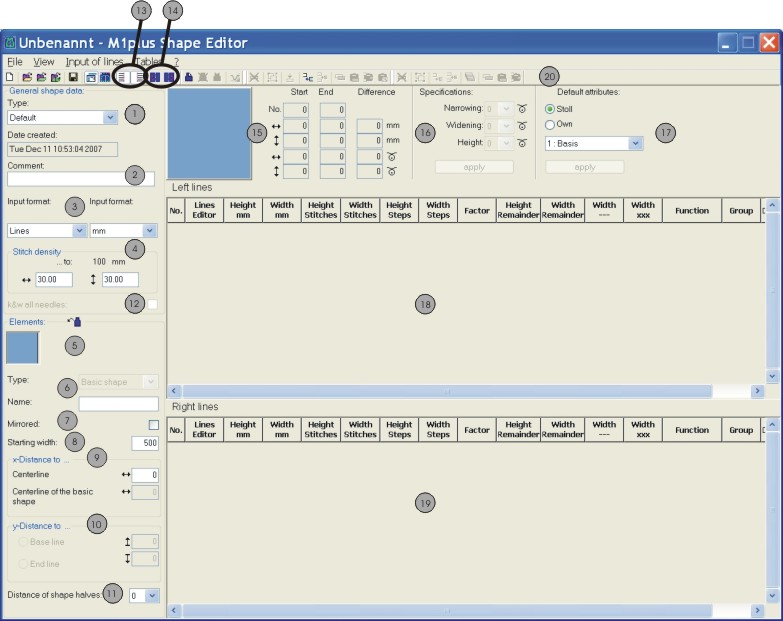

Éditeur de coupe

1

Type

Type de la coupe - Standard ou k&w

2

Commentaire

Description de la coupe (uniquement à titre d'information).

3

Format d'entrée /
Format d'affichage

Possibilités d'élaboration de la coupe :

Lignes

Format d'entrée dans les tableaux : Millimètres ou pouces

Mailles

Format d'affichage dans les tableaux

Gradations

4

Indiquer la densité de maille en fonction du format d'affichage choisi

5

Affichage individuel de tous les éléments créés

Créer un nouvel élément

Supprimer élément

Affichage de tous les éléments dans un graphique

6

Types d'éléments :

• Coupe de base (VT, RT, manche)
• Encolure Cou (Extérieur de la forme - Encolure ne tricote pas)
• Trou (avec icône Extérieur de la forme)
• Gousset (avec symbole Intérieur de la forme)
• Ouverture (Séparation)
• Encolure Cou – Marquage (Encolure tricote, marquages à la lisière de l'encolure)
• Trou - Marquage (Trou tricote, marquages à la lisière du trou)
• Ouverture – Marquage (Ouverture tricote, marquages à la lisière de l'ouverture)

7

Inversé miroir :

Coupe / forme symétrique

Coupe / forme asymétrique

8

Largeur de départ complète d'une forme

9

Distance suivant x à ...

axe médian

Distance horizontale des moitiés d'élément à l'axe médian

axe médian de la coupe de base

Distance horizontale de tout l'élément par rapport à l'axe médian de l'élément de base

10

Distance suivant y à ...

Ligne de base

Distance verticale d'un élément à la ligne de base

Ligne de fin

Distance verticale d'un élément à la ligne de fin

11

Ecartement des moitiés de forme:
Valeur : 0 = la moitié de forme est inversée miroir
Valeur : 1 = la moitié de forme est inversée miroir et insérée à distance de une colonne à l'intérieur de la forme.

12

Créer une coupe k&w avec toutes les aiguilles (pour CMS – MC avec fontures supplémentaires)

13

Afficher le tableau pour la moitié de forme de gauche

Afficher le tableau pour la moitié de forme de droite

14

Afficher le tableau pour les marquages à gauche

Afficher le tableau pour les marquages à droite

15

Affichage graphique et coordonnées de l'élément sélectionné

16

Valeurs prédéfinies pour la gradation des lisières de diminution et d'augmentation

17

Attributs standard pour les lisières de coupe (attribution simple d'attributs)

Stoll

Liste de sélection avec les attributs standard STOLL pour les diminutions, les augmentations et le masquage en fonction du type de machine

propre

Liste de sélection avec des attributs standard créés par le client

18

Affichage du tableau avec lignes de lisières à gauche

19

Affichage du tableau avec lignes de lisières à droite

20

Barre d'outils pour l'élaboration des tableaux
