Créer une forme dans l'éditeur de coupe M1plus

I. Créer une forme :

    1
    Ouvrir la boîte de dialogue Éditeur de coupe M1plus via le menu Forme / Éditeur de coupe (Créer/modifier des coupes)...
  1. La boîte de dialogue s'ouvre.
    2
    Ouvrir une coupe existante via le menu Fichier / Ouvrir coupe .shv [mm] ….
    -  ou  -
    Cliquer sur .
    Exemple: D:\Stoll\M1plus\Version\Form\5_Top-Vorderteil.shv
    3
    Convertir la forme *.shv au format *.shp via le menu Fichier / Convertir et enregistrer sous....
    4
    Modifier l'élément de base.

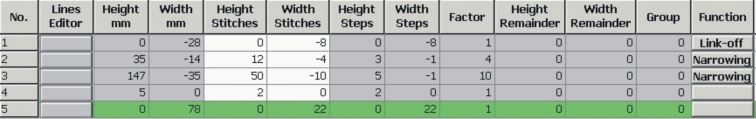

Élément de base Devant :

    5
    Modifier l'élément Encolure.

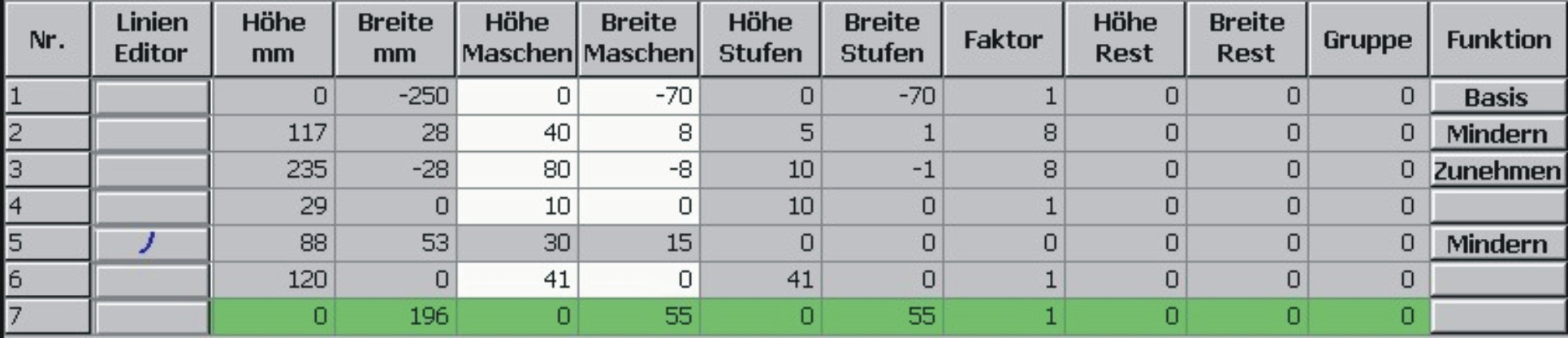

Élément Encolure :

    6
    Attribuer aux lisières des éléments les Attributs de masquage et de diminution dans la colonne Fonction.

Mode de tricotage

Diminuer

Chaînette

Masquer



Largeur:

Gradation:

Méthode:



Flottage jacquard (une fonture)

quelconque

1-3 mailles

Ch-J--01
Ch-J--02
  • Les couleurs de motif sont automatiquement masquées et tricotées en 1X1 au bord.
  • Largeur de masquage : 2 aiguilles de largeur
  • Dans la vue Icônes via Attributs de forme / Onglet Masquage, le masquage peut être désactivé.

Rayure jacquard (deux fontures)

1 maille

1 maille

Ch-DF-01
Ch-DF-02
Ch-TC4-DF-01
Ch-TC-R-DF-01
Ch-TC-T-DF-01

Piqué jacquard (deux fontures)

Réseau jacquard (deux fontures)

    7
    Enregistrer la coupe via le menu Fichier / Enregistrer ou Enregistrer sous....
  1. La coupe est enregistrée au format shp.
    8
    Fermer l'éditeur de coupe avec .
