Créer une forme dans l'éditeur de coupe M1plus

I. Créer une forme :

    1
    Ouvrir l'éditeur de coupe M1plus via le menu Forme / Éditeur de coupe (Créer/modifier des coupes)...
    2
    Créer un tableau pour une nouvelle coupe avec .
    3
    Créer le tableau et saisir les valeurs.

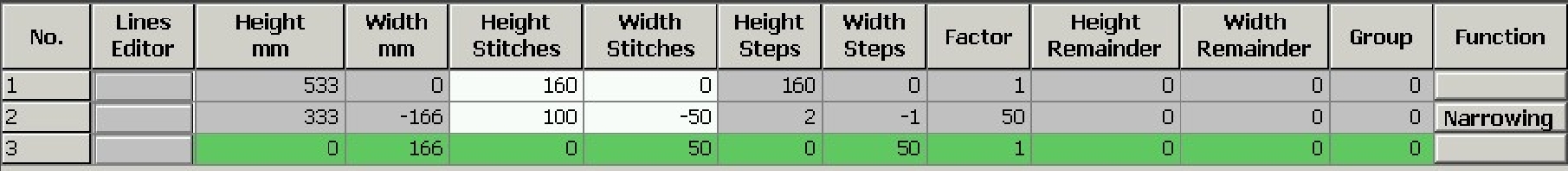

Élément de base pour devant :

    4
    Créer un nouvel élément avec .
    5
    Régler Encolure sous Type dans la liste de sélection.
    6
    Créer le tableau et saisir les valeurs.

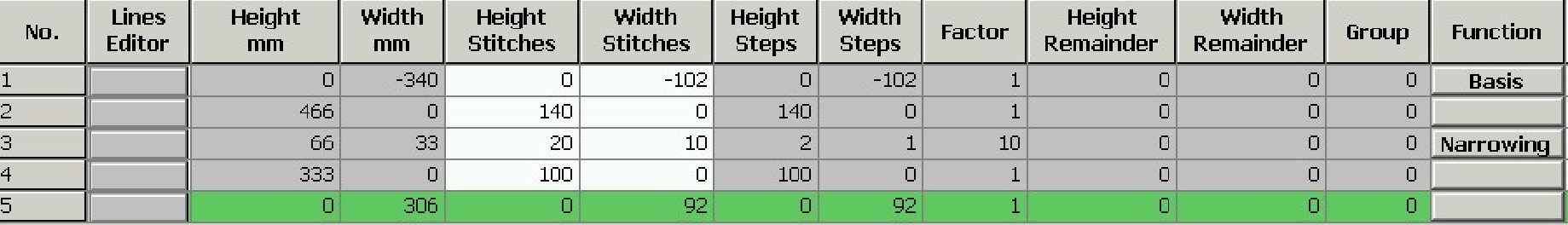

Élément Encolure :

    7
    Désactiver la case à cocher Inversé miroir.
  1. Des modules de masquage différents peuvent être attribués aux lisières de coupe gauche et droite .

Réglages pour l'élément Encolure

Ligne

Onglet
Généralités

Onglet
Masquer

Onglet
Diminuer

N° 1



Lisière à gauche

Module pour
Bande tubulaire à gauche



Lisière à droite

Module pour
Bande tubulaire à droite

N°2

Diminuer

Lisière à gauche

Module pour
Bande tubulaire à gauche

Pour Structure double fonture:

Méthode de diminution : Standard

Lisière à droite

Module pour
Bande tubulaire à droite

    8
    Attribuer ses propres attributs de masquage à la lisère de l'encolure gauche et droite sous Fonction dans l'onglet Masquer.
    9
    Dans les éléments Coupe de base et Encolure, définir une valeur sous Distance à l'axe médian.
    Exemple:2
  1. Entre les moitiés gauche et droite de la forme, 4 aiguilles sont définies à l'extérieur de la forme.
    10
    Enregistrer la coupe via le menu Fichier / Enregistrer ou Enregistrer sous....
  1. La coupe est enregistrée au format shp.
    11
    Fermer Éditeur de coupe M1plus avec .

II. créer des modules de masquage client:

    1
    Ouvrir la boîte de dialogue Nouveau module via le menu Module / Nouveau / Module....
    2
    Dans la boîte de dialogue Caractéristiques dans l'onglet Technique, sélectionner le mode de tricotage du module Structure sur deux fontures.
    3
    Dessiner la séquence de tricotage avec actions d'aiguilles dans l'éditeur de modules.

Modules de masquage pour bande tubulaire

Gauche

Droite

    4
    Fermer l'éditeur de modules avec .
  1. Le module est enregistré dans l'Explorateur de modules Base de données.
