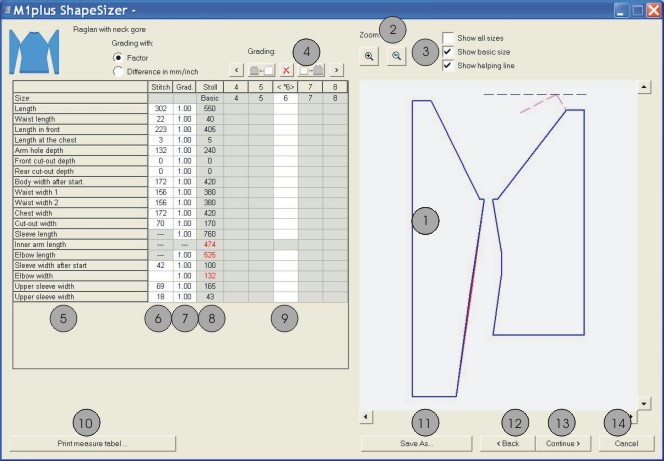

ShapeSizer: Créer des tailles - graduer

1

Représentation graphique de la coupe

2

Réduire / agrandir la représentation graphique avec le zoom

3

Afficher la représentation graphique des tailles

4

Calculer les tailles à l'aide du facteur de gradation

Appeler la colonne précédente du tableau des dimensions

Calculer la taille juste en dessous

Effacer les valeurs dans la colonne active

Calculer la taille juste au dessus

Appeler la colonne suivante du tableau des dimensions

5

Liste des lignes des lisières de coupe et de leur dénomination

6

Dimensions de la coupe en mailles en fonction de la taille sélectionnée
Convertir de mm en mailles à l'aide du rapport des mailles prédéfini

7

Facteur de gradation en %, c'est-à-dire la modification en pourcentage d'une taille à la taille suivante
D'autres tailles peuvent être calculées via la touche (4).

8

Dimensions de la coupe de la taille de base Les valeurs ne peuvent pas être modifiées.
Laisser les dimensions de la coupe de la forme standard Stoll en mm.
- ou -
Saisir manuellement les dimensions de la coupe en mm dans la colonne < * 6 > (taille de base).

9

Dimensions de la coupe de taille de base dans la colonne < * 6 >
Modifier les valeurs
- ou -
Indiquer les nouvelles valeurs dans la colonne vide directement.

10

Afficher les tableau des dimensions de toutes les tailles et les imprimer

11

Enregistrer le tableau des tailles dans un fichier *.shz

12

Aller à la boîte de dialogue précédente

13

Aller à la boîte de dialogue suivante

14

Fermer le ShapeSizer
