Travailler avec des modules : Module avec points de raccordement

Exemples d'utilisation :

Applications
Bandes tubulaires
Poche

Désignation des modules avec points de raccordement :

	Signification	Exemple de module	Parcours des mailles
	Traitement commun		: Les modules A, B et C doivent contenir le même nombre de points de raccordement.
	Traitement séparé

Caractéristiques:

Avec un point de raccordement, une rangée entrant et sortant du module est placée.
Un point de raccordement entrelace les rangées du module dans le dessin.
Un module peut avoir plusieurs points de raccordement.

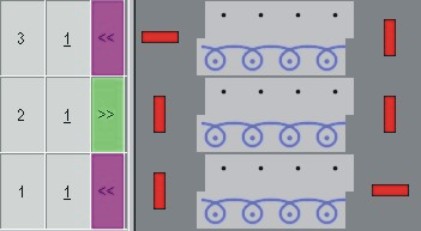

Exemple: Module avec deux points de raccordement

Signification des marquages :

La rangée de début ou de fin du dessin est marquée par des barres colorées horizontales.
Des barres colorées verticales limitent la rangée de tricotage ( = fin de la sélection).
En cas de plusieurs point de raccordement, ceux-ci sont représentés par des couleurs différentes.
Le nombre de rangées de tricotage dans le module dépend de la direction de début et de fin de tricotage.

Hauteur du module	Comportement	Exemple	Application
Nombre impair de rangées de tricotage	Les directions de début et de fin de tricotage sont différentes.		Applications Poches tricotées avec 1 guide-fil
Nombre pair de rangées de tricotage	Les directions de début et de fin de tricotage sont les mêmes.		Poches tricotées avec 2 guide-fils Pattes avec boutonnières

Plusieurs points de raccordement imbriqués sont possibles.
c.-à-d. qu'on peut traiter plusieurs rangées de dessin existantes.
Pour les points de raccordement imbriqués, l'ordre des points de raccordement doit être le même pour le début et la fin du tricotage.

Exemple	Avant l'élaboration de la technique	Après l'élaboration de la technique

Pour plus de clarté, les illustrations ont été réalisées avec des couleurs différentes.
On peut également créer des modules unis.

Les modules avec points de raccordement imbriqués peuvent également être utilisés dans des zones jacquard.

Les zones jacquard doivent être décomposées en actions d'aiguilles.

Créer des modules avec points de raccordement :

Dans l'éditeur de module, un module doit être ouvert avec la séquence de tricotage correspondante.

1: Appeler la boîte de dialogue via le menu Module / Définir des points de raccordement....

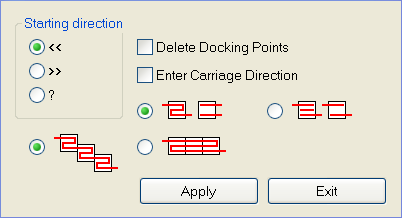

La boîte de dialogue Définir des points de raccordement apparaît.

	Fonction
<<	Direction de départ vers la gauche
>>	Direction de départ vers la droite
?	Direction de départ indéfinie
Effacer les points de raccordement	Les points de raccordement existants sont effacés
Introduire la direction du chariot	Valeur prédéfinie de la direction du chariot pour l'élaboration technique.
	Traitement avec changement de direction de tricotage (standard)
	Traitement avec la même direction de tricotage
	Traitement commun
	Traitement séparé
Accepter	Accepter les réglages dans le module
Quitter	Fermer la fenêtre

2: Sélectionner des rangées de tricotage pour définir un point de raccordement et les regrouper.

3: Déterminer les points de raccordement avec les valeurs correspondantes :

Type de traitement
Indiquer la direction de départ :

Indéfini : ?
Direction du chariot : <<ou>>

4: Cliquer sur le bouton de commande Accepter.

Les marquages pour un point de raccordement sont introduits dans les rangées sélectionnées.
