Créer une forme dans l'éditeur de coupe M1plus

I. Créer une coupe :

    1
    Ouvrir la boîte de dialogue Éditeur de coupe M1plus via le menu Forme / Éditeur de coupe (créer/modifier)....
    2
    Ouvrir une coupe existante via le menu Fichier / Ouvrir coupe .shv [mm] ….
    -  ou  -
    Ouvrir une coupe existante avec .
    Exemple : D:\ Stoll \ M1plus \ x.xx.xxx \ Form \ 2_set-in-front-v-neck-38.shv.
    -  ou  -
    Créer une nouvelle coupe avec .
    3
    Convertir la forme *.shv au format *.shp via le menu Fichier / Convertir et enregistrer sous....
    4
    Modifier l'élément de base et l'élément Encolure :

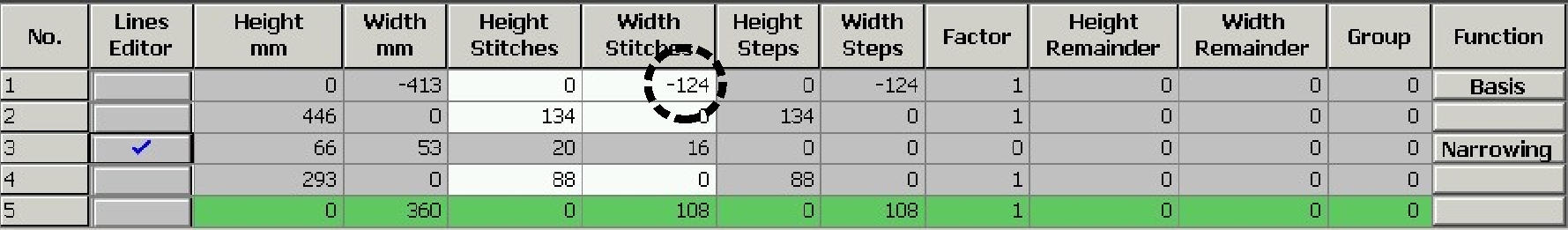

Élément de base Devant :

Élément de base devant - à gauche

La largeur totale de la forme doit être divisible par 4 (largeur de module de la côte 2x2).

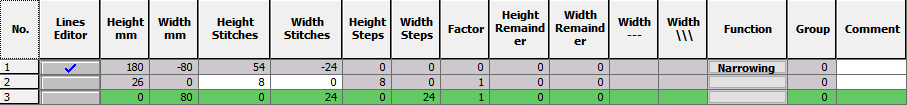

Élément Encolure :

Élément décolleté en V

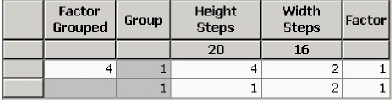

Attributs

Masquer

Module de l'explorateur de modules Base de données

Largeur de masquage

quelconque

Méthode de diminution
  • G-D report simultané
  • Jersey report séparé

Largeur de diminution

= Largeur de masquage

    5
    Enregistrer la coupe via le menu Fichier / Enregistrer ou Enregistrer sous....
  1. La coupe est enregistrée au format shp.
    6
    Fermer Éditeur de coupe M1plus avec .
