Créer une forme dans l'éditeur de coupe M1plus

I. Créer une coupe :

    1
    Ouvrir la boîte de dialogue Éditeur de coupe M1plus via le menu Forme / Éditeur de coupe (créer/modifier)...
  1. La boîte de dialogue s'ouvre.
    2
    Ouvrir une coupe existante via le menu Fichier / Ouvrir coupe .shv [mm] … .
    -  ou  -
    Cliquer sur .
    Exemple: D:\ Stoll \ M1plus \ x.xx.xxx \ Form \ 2_set-in-front-v-neck-38.shv
    -  ou  -
    Créer une nouvelle coupe avec .
    3
    Convertir la forme *.shv au format *.shp via le menu Fichier / Convertir et enregistrer sous....
    4
    Modifier l'élément de base et l'élément Encolure :

Élément de base Devant :

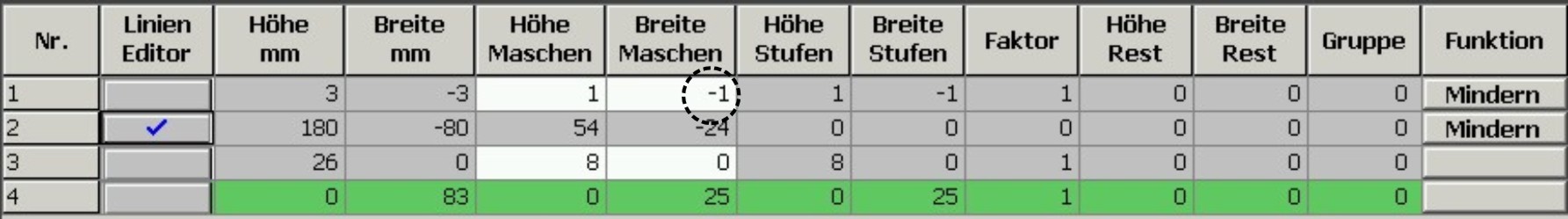

Élément de base devant - à gauche

La largeur totale de la forme doit être divisible par 4. Ajouter deux mailles à cette largeur totale.
Résultat : Les bords gauche et droit sont techniquement identiques.



Élément Encolure :

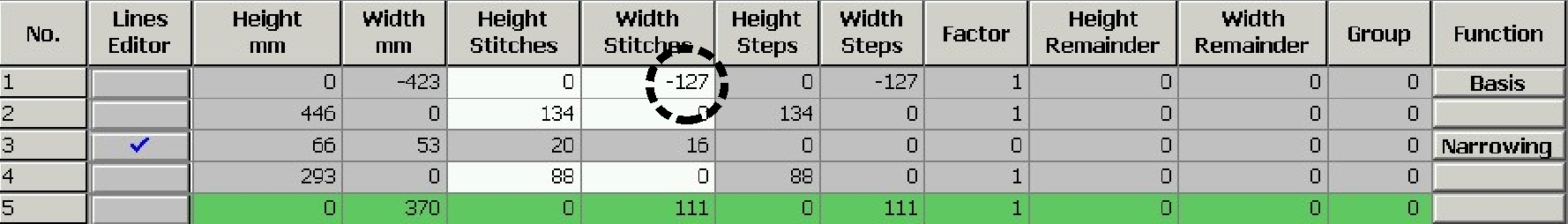

Élément décolleté en V



Attributs

Masquer

Bord gauche

côté droit dans l'encolure en V

Bord droit

côté gauche dans l'encolure en V

Largeur de masquage

quelconque

Méthodes de diminution
  • G-D report simultané
  • Jersey report séparé
  • Maille v report séparé au-dessus
  • Maille v chevalement réparti

Largeur de diminution

= Largeur de masquage

    5
    Enregistrer la coupe via le menu Fichier / Enregistrer ou Enregistrer sous....
  1. La coupe est enregistrée au format shp.
    6
    Fermer Éditeur de coupe M1plus avec .
