Variante 1 : Jupe avec plissé

Le plissé est réalisé avec un tricotage intermédiaire d'une rangée en commençant par la lisière extérieure.

I. Créer un dessin et forme pour une jupe à plissé :

    1
    Sélectionner Fichier / Nouveau dans la barre de menu et créer un Nouveau modèle.
    2
    Sélectionner le type de machine.
    3
    Sélectionner dessin de base (dessin sans forme) et dessin de conception.
    4
    Définir la grandeur du dessin et le dessin de base Maille avant.
    5
    Pour le départ, sélectionner le départ Tubulaire avec fil de séparation Fin.
    6
    Confirmer les indications en appuyant sur Élaborer dessin de conception.

II. Créer une forme :

    1
    Ouvrir la boîte de dialogue Éditeur de coupe M1plus via le menu Forme / Éditeur de coupe (créer/modifier)....
  1. La boîte de dialogue s'ouvre.
    2. 2
    Créer une nouvelle coupe client au format shp via Fichier / Nouveau.
    -  ou  -
    Cliquer sur le symbole .
    3
    Créer un élément Coupe de base pour un devant :

Exemple :

Élément de base :

    4
    Attribuer Diminution et Masquage aux lignes de lisière  n° 3-7 :

Valeurs prédéfinies dans l'élément de base lisière gauche

Ligne de lisière

Onglet
Généralités

Onglet
Masquer

Onglet
Diminution

N° 3 à 7

Diminution

Pas de masquage

Plissee

    5
    Afin de placer le module de la ligne de lisière n° 3 au bon endroit, introduire la valeur 70 dans la colonne Largeur ---.
  1. Le module est introduit à 70 aiguilles de la lisière de gauche.
    La largeur de la gradation est de 20 et l'aiguille la plus à droite dans le module se trouve ainsi à une distance de 90 aiguilles de la lisière gauche.
    6
    Appeler les attributs de forme Masquer de cette lisière de forme.
    7
    Introduire la largeur de masquage 0 ou ne pas sélectionner de module pour le masquage.
    8
    Appeler les attributs de forme Diminution de cette lisière de forme.
    9
    Pour Structure à une fonture, sélectionner le module Plissé.
    10
    Pour la ligne de lisière, définir sous Chaînette à partir de la gradation un réglage supérieur à la largeur de diminution (Niveau 20).
    11

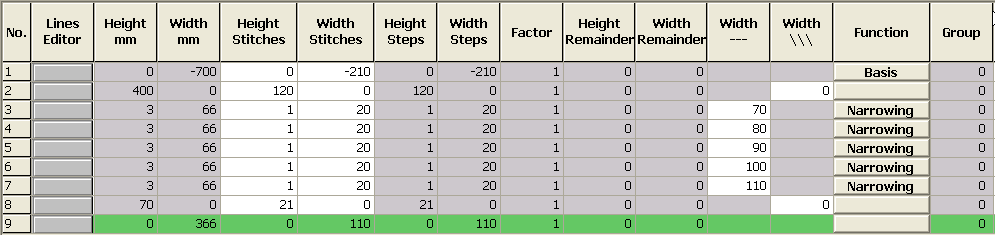

    Définir les attributs pour les autres lisières de forme n° 4-7 et compléter le tableau de la forme.
    12
    Insérer les plis comme suit :

Représentation des distances de masquage et de diminution :

Représentation d'ensemble pour le report du plissé

    13
    Enregistrer la coupe via le menu Fichier / Enregistrer ou Enregistrer sous....
  1. La forme est enregistrée au format shp.
    2. 14
    Fermer Éditeur de coupe M1plus avec .

II. Placer la forme dans le dessin :

    1
    Charger la coupe avec Forme / Ouvrir et positionner coupe... .
  1. La boîte de dialogue Ouvrir s'affiche.
    2
    Indiquer le chemin et sélectionner la forme souhaitée au format shp.
    3
    Cliquer sur la touche Ouvrir.
  1. La forme est mise sur le dessin au format shp.
