Variante 3 : Jupe avec plissé

Le plissé est créé en partant du milieu dans la technique de diminution Fair Isle et disposé en forme d'arc grâce à plusieurs rangées de tricotage intermédiaire.

I. Créer un dessin et forme pour une jupe à plissé avec technique de diminution Fair Isle :

    1
    Sélectionner Fichier / Nouveau dans la barre de menu et créer un Nouveau modèle.
    2
    Sélectionner le type de machine.
    3
    Sélectionner dessin de base (dessin sans forme) et dessin de conception.
    4
    Définir la grandeur du dessin et le dessin de base Maille avant.
    5
    Pour le départ, sélectionner le départ Tubulaire avec fil de séparation Fin.
    6
    Confirmer les indications en appuyant sur Élaborer dessin de conception.

II. Créer une forme :

    1
    Ouvrir la boîte de dialogue Éditeur de coupe M1plus via le menu Forme / Éditeur de coupe (créer/modifier)...
  1. La boîte de dialogue s'ouvre.
    2. 2
    Créer une nouvelle coupe au format shp via Fichier / Nouveau.
    -  ou  -
    Cliquer sur le symbole .
    3
    Créer un élément Coupe de base :

Exemple :

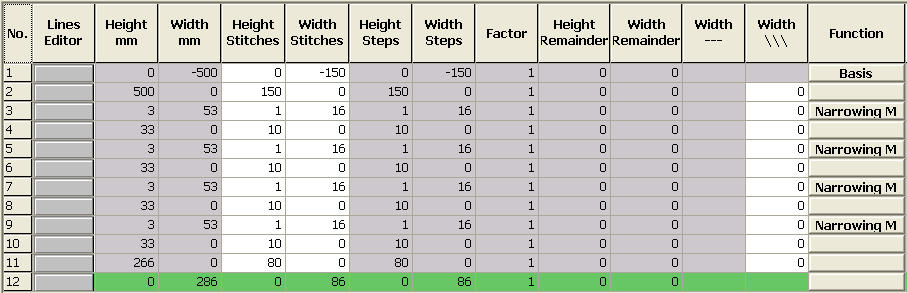

Valeurs prédéfinies pour une largeur totale de tricot de 300 aiguilles pour 4 plis avec module Plissé de 16 aiguilles de large et des plis avec 8 aiguilles de rapprochement.

Élément de base

    4
    Attribuer Diminution à plusieurs niveaux et les valeurs prédéfinies suivantes aux lignes de lisière :



Ligne de lisière

Onglet Généralités

Onglet
Diminution

Onglet
Masquer

N°
3, 5, 7, 9

Diminution

à plusieurs niveaux

Attribution de module :

en dessous

Module:

Fair Isle + doublage_maille v

Aucun masquage nécessaire

    5
    Appeler les attributs de forme Diminution de la lisière de forme.
    6
    Sous l'onglet : Généralités, régler Diminution.
    7
    Sélectionner la séquence de diminution à plusieurs niveaux et en dessous.
    8
    Sous Module : sélectionner Fair Isle + doublage_maille v
    9
    Enregistrer la coupe via le menu Fichier / Enregistrer ou Enregistrer sous....
  1. La forme est enregistrée au format shp.
    2. 10
    Fermer Éditeur de coupe M1plus avec .

III. Placer la forme dans le dessin :

    1
    Charger la coupe avec Forme / Ouvrir et positionner coupe... .
  1. La boîte de dialogue Ouvrir s'affiche.
    2
    Indiquer le chemin et sélectionner la forme souhaitée au format shp.
    3
    Cliquer sur la touche Ouvrir.
  1. La forme est mise sur le dessin. Les marquages de diminution pour la diminution à plusieurs niveaux sont disposés en fonction de la largeur des gradations de diminution.

IV. Corriger les marquages de diminution :

    1
    Corriger les marquages de diminution placés dans la forme.
    2
    Avec les outils et , disposer manuellement les uns à côté des autres les marquages de diminution pour la diminution à plusieurs niveaux. La largeur de rapprochement doit correspondre à la largeur des gradations de diminution.

Exemple :
La largeur définie de la gradation dans la forme est de 16 mailles, la largeur de rapprochement des marquages de diminution à plusieurs niveaux est également de 16 mailles.

    3
    Régler sur la largeur de rapprochement 1 pour la première et la dernière diminution, et sur la largeur de rapprochement 2 pour toutes les autres.
