Généralités

I. Terme : ADF = Autarkic Direct Feed

La machine a des guide-fils entraînés de façon autarcique qui peuvent être déplacés horizontalement et verticalement indépendamment de la chute de tricotage.
Il y a 8 barres de guide-fils à 2 rails chacun, qui sont doublement occupés par des guide-fils autarciques (32 guide-fils autarciques au total).

II. Dénomination des guide-fils :

YCA = Yarn Carrier Autarkic (Guide-fil autarcique) .

III. Mouvements possibles des guide-fils :

Le guide-fil autarcique ne fait pas de mouvement de basculement.
Ce guide-fil fait un mouvement vers le haut / vers le bas, ce qui correspond au basculement d'un guide-fil intarsia.
Pour le tricot, le guide-fil est en bas et se déplace horizontalement.

Traditionnels
Guide-fil intarsia

Guide-fil autarcique

Représentation du mouvement des guide-fils autarciques

Guide-fil basculé

Le guide-fil est arrêté dans son champ de couleur.

: La surcourse est de 0,4" (6 nic). Cela assure une meilleure insertion du fil lors du tricotage suivant.

Représentation graphique dans la vue technique :

Guide-fil non basculé

Le guide-fil est arrêté dans le champ de couleur adjacent.

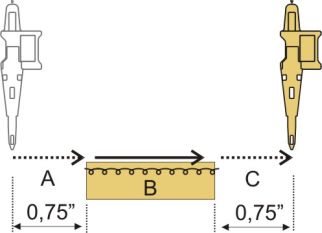

: Comportement similaire à celui d'un guide-fil normal, donc avec une surcourse de 0,75" (12 nic).

Représentation graphique dans la vue technique :

: L'indication nic signifie : 1 nic = 1/16 pouce = 1.5875 millimètres.

Possibilités

Signification

Course des guide-fils selon la chute de tricotage

Déplacement en train de tricoter du guide-fil dans la direction du chariot avec la chute de tricotage attribuée.

Course des guide-fils selon la chute de tricotage inversée

Déplacement en train de tricoter du guide-fil contre la direction du chariot avec la chute de tricotage attribuée.

: N'est autorisé que sur un parcours de deux aiguilles qui tricotent côte à côte !

Course des guide-fils indépendamment de la chute de tricotage

Déplacement du guide-fil sans chute de tricotage attribuée (autarcique)

Possibilités:

  • avant la course
  • entre les chutes (par exemple, guide-fil de trame Q)
  • après la course

IV. Entrées supplémentaires dans les colonnes de commande :

Colonne de commande

Valeur

Signification

Course des guide-fils indépendamment de la chute de tricotage vers la gauche

: autarcique : Pas de chute de tricotage nécessaire !

Course des guide-fils indépendamment de la chute de tricotage vers la droite

Course des guide-fils indépendamment de la chute de tricotage indéterminée

: Application: Dans le module, lorsque la direction de la course des guide-fils n'est pas déterminée.

Course des guide-fils sans surcourse.
La distance minimale du guide-fil pour l'insertion du fil dans la première aiguille est de 6 nic.

: Les guide-fils ne sont pas échelonnés automatiquement à l'intérieur du tricot.

Course des guide-fils avec surcourse (valeur standard).

: Les guide-fils sont automatiquement échelonnés à l'intérieur du tricot.

Échelonnement automatique pour les guide-fils dans la même position :

  1. Le premier guide-fil est arrêté avec une surcourse de 12 nic .
  2. Les guide-fils suivants sont arrêtés avec une surcourse de 12 nic + 6 nic , etc.

: L'indication nic signifie : 1 nic = 1/16 pouce

V. Définition de techniques de vanisage

Désignation des
techniques de tricotage

Définition

Passage du fil

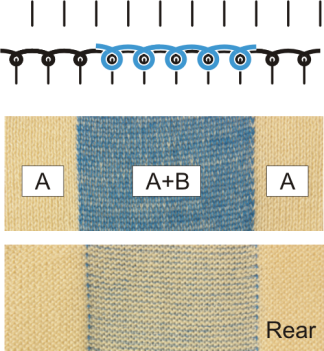

Intarsia vanisé

Deux fils (ou plus) travaillent ensemble dans une zone intarsia.
Les fils des zones adjacentes ne sont pas utilisés.

Vanisage renversé

Deux fils (ou plus) travaillent ensemble dans une zone et changent de position (position de base, position de vanisage) avec changement de chute.
: Changement entre les chutes.

Résultat:
Une rangée de dessin

est divisée en plusieurs rangées techniques.

Stoll-ikat plating ®

Deux fils travaillent ensemble dans une zone et changent de position (position de base, position de vanisage) sans changement de chute
: Changement dans la chute.

Résultat:
Une rangée de dessin correspond à rangée technique. Deux fils, qui tricotent dans une chute et changent de position, travaillent dans chaque rangée de dessin.

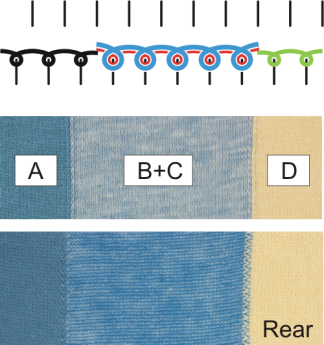

Vanisage sélectif

Deux fils (ou plus) travaillent ensemble seulement dans une zone sélectionnée. Dans la même rangée de tricotage au moins un fil est aussi utilisé à l'extérieur de la zone sélectionnée.
