Créer une forme dans l'éditeur de coupe M1plus

I. Créer une forme :

    1
    Ouvrir la boîte de dialogue Éditeur de coupe M1plus via le menu Forme / Éditeur de coupe (créer/modifier)...
  1. La boîte de dialogue s'ouvre.
    2
    Ouvrir une coupe existante via le menu Fichier / Ouvrir coupe .shv [mm] … ou avec et la convertir au format shp
    - ou -
    créer une nouvelle coupe au format shp via
    - ou -
    Fichier / Nouveau ou avec la touche .
    3
    Créer un élément Coupe de base pour un devant :

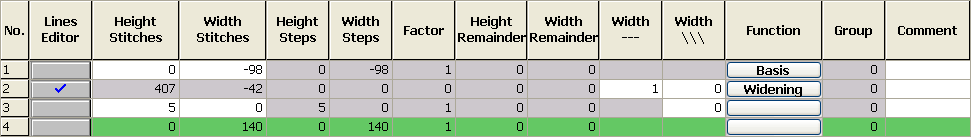

Élément de base devant lignes à gauche :

    4
    Pour la ligne n° 2, ouvrir l'éditeur de lignes.
    5

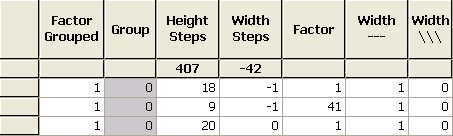

    Calculer la ligne avec ou saisir les valeurs manuellement :
    2. 6
    Enregistrer la coupe via le menu Fichier / Enregistrer ou Enregistrer sous....
  1. La coupe est enregistrée au format shp.
    7
    Fermer l'M1pluséditeur de coupe avec .
