Élaborer un dessin
I. Créer un nouveau dessin :
- 1
- Sélectionner le menu / .
- ou -
Cliquer sur le symbole
.
- La boîte de dialogue Nouveau dessin apparaît.
- 2
- Saisir le nom désiré dans Nom du dessin.
- 3
- Sous Machine, ouvrir la boîte de dialogue Sélectionner la machine avec
:
- Sélectionner l'onglet ou .
- 4
- Effectuer les réglages :
- Type de machine : ADF 530-32 W
- Jauge /Jauge du crochet de l'aiguille
- 5
- Sélectionner dessin de base (dessin sans forme) et .
- 6
- Définir la grandeur du dessin et le tricot de base.
- 7
- Sélectionner début Stoll avec fil de protection / par défaut / 1chute / sans fil élastique / transition rangée lâche / tubulaire.
- 8
- Confirmer la boîte de dialogue avec la touche Créer dessin de conception.
- Le nouveau dessin apparaît dans la vue d'icônes.
II. Possibilités de réglage pour les attributs MC :
Presse-trame
Lors de la sélection de la machine ADF 530-32 W, le presse-mailles est automatiquement activé dans les attributs MC comme fonction de came présente.
La mode de l'utilisation du presse-mailles est gérée via le programme.
- Presse du fil de trame W
- Presse d'entrée E

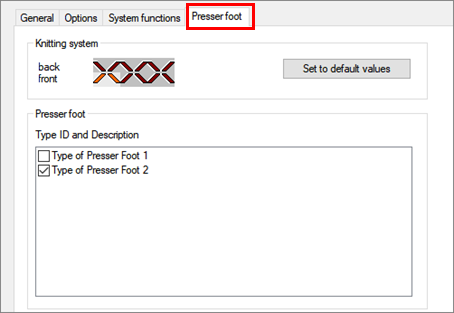

Réglage dans l'onglet presse
- Réglage lié aux systèmes est possible
- Activer / désactiver presse
- Association des différents types des presses (mélange des types 1+2)
|
| ||
Type de presse 1 | Presse avec rainure plate |
|
Type de presse 2 | Presse avec rainure profonde (Standard) |
|
