Créer un Color Arrangement

Créer un Color Arrangement #1 et le saisir :

1: Sélectionner tout le dessin sur la hauteur.

2: Cliquer sur la touche .

L'éditeur de Color Arrangement est ouvert.

3: Modifier le Color Arrangement :

Modifier les éléments suivants dans la zone exécutante :

Modifier la séquence de tricotage (La couleur de fil #31 tricote jusqu'au bout) :
Dessiner le fil de trame avec la couleur de fil #3 et l'action d'aiguille Fil de trame/ Report vers l'avant avec flottage et Flottage sans report.
Insérer des rangées supplémentaires pour le report et dessiner l'icône pour le report.

II. Colonne de commande presse-mailles :

Colonne de commande

La colonne de commande peut être utilisée aussi bien dans le dessin de conception que dans l'éditeur du Color Arrangement.

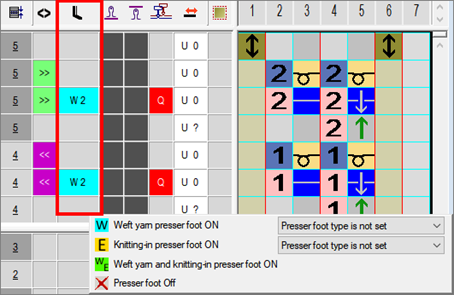

Colonne de commande: Presse-mailles
Menu de sélection:
	Activer le presse-trame : Le presse-trame travaille précédant la chute de tricotage
	Menu de sélection pour le type de presse monté dans la machine Type de presse 1 : W1 (correspond à "l'ancien" W) = Presse avec rainure plate Type de presse 2 : W2 = Presse avec rainure profonde
	Activer le presse d'entrée : Presse en entrée est utilisé à la suite de la chute qui tricote.
	Menu de sélection pour le type de presse monté dans la machine
	Activer le presse-trame et le presse-trame du tricotage en entrée : Le type de presse est déterminé avec les saisies sous et . Exemple: La sélection Type de presse 2 + donne dans la colonne de commande

III. Combinaisons non admises :

Système 1	Presse d'entrée activé	Résultat : Les presse-trames entrent en collision.
Système 2	Presse-trame activé
Système 2	Presse d'entrée activé
Système 3	Presse-trame activé
Système 1	Presse d'entrée activé	Résultat : Le presse-trame entre en collision avec le guide-fil de trame
Système 2	Guide-fil de trame actif
Système 2	Presse d'entrée activé
Système 3	Guide-fil de trame actif

Attention !

Les presse-trames avant et arrière ne doivent pas être activés en même temps sinon ils entreraient en collision.

Ces combinaisons ‚non admises‘ sont reconnues par l'élaboration de la technique et l'élaboration est ainsi interrompue.

IV. Actions de l'aiguille pour le fil de trame :

Action d'aiguille	Signification
+ Couleur de fil / de guide-fil	Le guide-fil (trame) se déplace devant la chute de tricotage avec l'action d'aiguille flottage et est démaillé à l'arrière dans la chute de tricotage suivante.
+ Couleur de fil / de guide-fil	Le guide-fil (trame) se déplace devant la chute de tricotage avec l'action d'aiguille flottage et est démaillé à l'avant dans la chute de tricotage suivante.
+ Couleur de fil / de guide-fil	Le guide-fil (trame) se déplace devant la chute de tricotage avec l'action d'aiguille flottage et est démaillé sur la fonture avant dans la chute de tricotage suivante.
+ Couleur de fil / de guide-fil	Le guide-fil (trame) se déplace devant la chute de tricotage avec l'action d'aiguille flottage et est démaillé sur la fonture arrière dans la chute de tricotage suivante.
	: Ces actions d'aiguilles ne peuvent pas être combinées avec des actions d'aiguilles de tricotage dans la même rangée de tricotage.

V. Utiliser es icônes pour le fil de trame dans le CA :

Insérer un dans la colonne pour le guide-fil de trame.

Icône	Signification
	Définition possible d'un Guide-fil comme guide-fil de trame Dans la colonne de commande de la vue d'icônes ou dans le Color Arrangement Dans la boîte de dialogue Vanisage : Ce guide-fil se déplace devant la chute de tricotage avec une distance définie. Pour le guide-fil Q, c'est le même ordre que pour la technique bouche-trou qui est utilisé dans le Sintral : $XS n – m : Cet ordre permet la prise d'un guide-fil dans la chute de tricotage lors du report.

Icône

Signification

Définition possible d'un Guide-fil comme guide-fil de trame

Dans la colonne de commande de la vue d'icônes ou dans le Color Arrangement
Dans la boîte de dialogue Vanisage

: Ce guide-fil se déplace devant la chute de tricotage avec une distance définie.
Pour le guide-fil Q, c'est le même ordre que pour la technique bouche-trou qui est utilisé dans le Sintral :

$XS n – m

: Cet ordre permet la prise d'un guide-fil dans la chute de tricotage lors du report.

1: Fermer l'éditeur de Color Arrangement avec .

Le CA est enregistré et la couleur est introduite dans la colonne de commande .
