Particularités de l'ADF 530-32 W

I. Explication de la désignation de la machine ADF 530-32 W :

ADF signifie Autarcique Direct Feed
La machine a 32 guide-fils autarciques
,W‘ signifie ‚weave in‘ et est synonyme de presse-trame

II. Modifications techniques :

Commande EP (commande monophase)
PEP – Productivity Enhancement Pack

Optimisation des processus de tricotage grâce à une vitesse du chariot adaptée
Amélioration des possibilités de l'échelonnement des guide-fils

Il y a trois presse-trames sur chacune des pièces de chariot avant et arrière
Les ouvreurs de platine n'ont pas de ressort


1	Presse-trame en action
2	Presse-trame hors action

III. Chariot :

À respecter lors de l'assemblage / du désassemblage :

Tôles d'écartement pour le presse-trame et le réglage de la position dans la fente médiane du peigne

Tôles d'écartement pour le presse-trame pour l'ouvreur de platine et le réglage de la largeur d'ouverture des platines

Ouvreur de platine

Entre la platine ouverte et l'ouvreur de platine, il doit y avoir encore une petite fente pour éviter l'usure des pieds des platines.

IV. Fonture:

Autres limiteurs parce qu'une fente du peigne plus large est nécessaire.

V. Courses de référence nécessaires sur la machine :

Course de référence du chariot
Course de référence des guide-fils

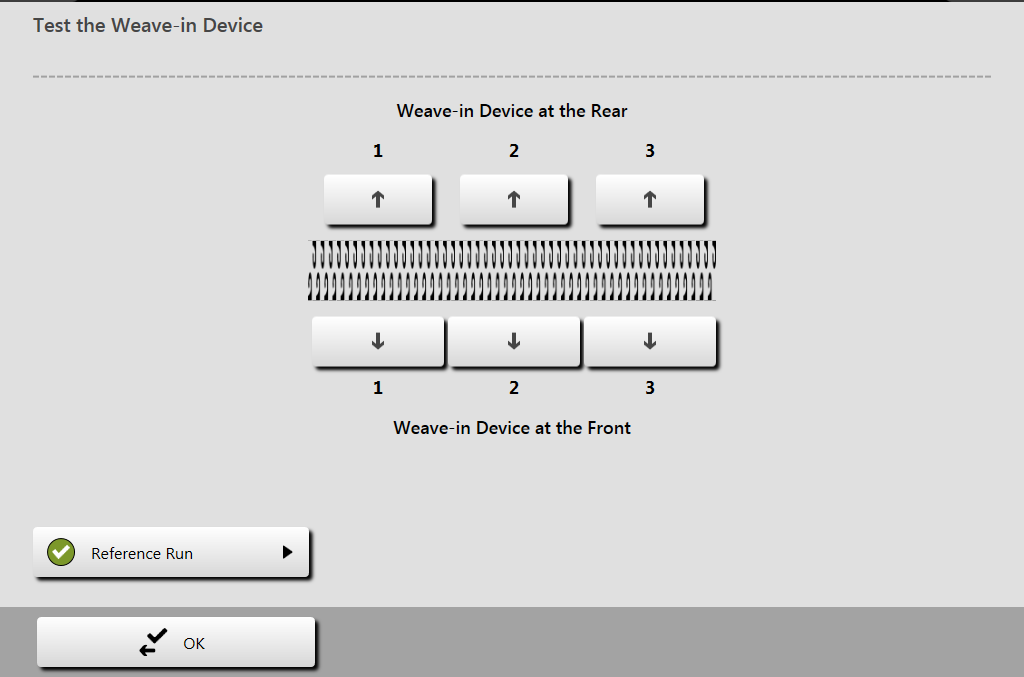

Course de référence du presse-trame

Course de référence du presse-trame

Cette course de référence ne doit être réalisée que dans la zone de la fonture. Aucun guide-fil ne soit se trouver dans le chariot.
Ne jamais exécuter la course de référence dans la zone de la fonture de pince et de coupe.

VI. Réglage / ajustage des presse-mailles :

Le réglage / l'ajustage se fait via le button Installer le dessin
