Tableau Champ de fil dans la boîte de dialogue Attribution des champs de fil :

1

Colonnes standard du Tableau Champ de fil

: Ces colonnes ne peuvent pas être masquées.

Rubrique Guide-fil

2

Type de guide-fil

Définir le type de guide-fil à utiliser

Tricoter à plusieurs chutes

Définir le nombre de guide-fils et la séquence de tricotage par champ de fil

: Il est créé un champ de fil par guide-fil.

Séquence de tricotage :

• Régulier (=) : Les guide-fils, et avec eux les bobines, sont introduits de la façon la plus régulière possible.
  : Des courses à vides peuvent être générées !
• Optimisé (~): Les guide-fils sont introduits de façon irrégulière mais avec le moins de courses possibles.
  : L'occupation du système est calculée pour chaque course. Le temps de marche est ainsi réduit.

Le réglage n'a aucun effet pour :

• Les zones de tricotage au départ et avant le départ, par ex. Début du tricotage avant le départ
• Les zones avec des CA
• Les zones avec des générateurs jacquard
• Dessin k&w

Séquence système

Attribuer la séquence système existante avec le nombre désiré de guide-fils à une zone jacquard.

: La sélection de la séquence système dépend du type de machine choisi (nombre de systèmes) et du nombre de couleurs dans la zone jacquard.

Séquence système réfléchie

Utiliser la séquence système attribuée en miroir.

: Positon de base du guide-fil et le sens du chariot est réfléchi.

Vaniser

Définir le nombre de guide-fils à vaniser par champ de fil

: Au maximum, 4 guide-fils de vanisage possibles par champ de fil.

Regrouper les guide-fils

Regrouper des guide-fils de différents champs de fil selon la valeur prédéfinie

: Impossible avec l'utilisation de CA ou de séquences de tricotage.

Basculer

Définition pour le comportement des guide-fils intarsia au bord du champ de couleur

Rubrique Début du tricotage

3

Direction de départ

Définition du sens de tricotage pour la première rangée d'un champ de couleur

Module pour le tricotage en entrée

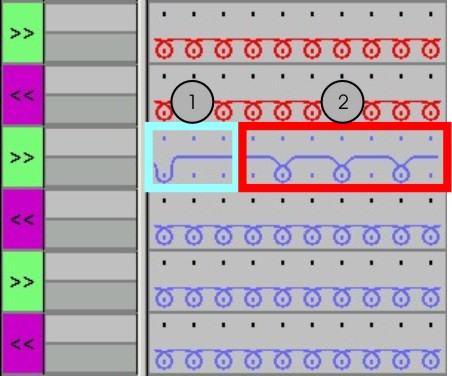

Définition du mode de tricotage pour la rangée d'entrée (2)

: Possibilité d'attribution de plusieurs modules avec Glisser-Coller.

Donner la priorité au tricotage en entrée

Déterminer l'ordre du tricotage en entrée des guide-fils avec des champs de fil qui commencent simultanément

; Plus la valeur est élevée et plus la priorité est basse.

Décalage de rangées pour le tricotage en entrée

Tricotage en entrée du guide-fil de x rangées avant le début du champ de fil

• en fonction des rangées de dessin (réglage standard)
• en fonction des rangées techniques

Entrelacement/Nœud au début

Définition du mode de tricotage pour l'entrelacement au bord du champ de fil lors du tricotage en entrée (1)

Décalage de colonne pour le tricotage en entrée avec nœud

Décaler le positionnement d'un nœud (module) de x colonnes vers la gauche / la droite lors du tricotage en entrée

Rubrique Fin du tricotage

4

Direction de fin de tricotage

Définition du sens de la fin du tricotage d'un guide-fil à la fin d'un champ de fil

Module pour la fin du tricotage

Définition du mode de tricotage pour rangée de fin de tricotage (2)

: Possibilité d'attribution de plusieurs modules avec Glisser-Coller.

Donner la priorité à la fin du tricotage

Déterminer l'ordre pour la fin du tricotage des guide-fils avec des champs de fil qui terminent simultanément

Décalage de rangées pour la fin du tricotage

Fin du tricotage du guide-fil de x rangées après la fin du champ de fil

• en fonction des rangées de dessin (réglage standard)
• en fonction des rangées techniques

Entrelacement/Nœud à la fin

Définition du mode de tricotage pour l'entrelacement au bord du champ de fil à la fin du tricotage (1)

Décalage de colonne pour la fin du tricotage avec nœud

Décaler le positionnement d'un nœud (module) de x colonnes vers la gauche / la droite à la fin du tricotage

Rubrique Entrelacement

5

Entrelacement intarsia à gauche

Définition d'un entrelacement ou de l'absence d'entrelacement sur le bord gauche du champ de fil

Entrelacement intarsia à droite

Définition d'un entrelacement ou de l'absence d'entrelacement sur le bord droit du champ de fil

Direction de l'entrelacement intarsia à gauche

Indication pour l'ajout du module Entrelacement sur le bord gauche du champ de fil en fonction de la direction du chariot

• Entrelacement gauche au début d'une rangée de tricotage
• Entrelacement gauche à la fin d'une rangée de tricotage

Direction de l'entrelacement intarsia à droite

Indication pour l'ajout du module Entrelacement sur le bord droit du champ de fil en fonction de la direction du chariot

• Entrelacement droit au début d'une rangée de tricotage
• Entrelacement droit à la fin d'une rangée de tricotage

Module pour l'entrelacement intarsia à gauche

Définition du mode de tricotage pour l'entrelacement sur le bord gauche du champ de fil

Module pour l'entrelacement intarsia à droite

Définition du mode de tricotage pour l'entrelacement sur le bord droit du champ de fil

Rubrique Élaboration des bords intarsia

6

Gradation autorisée pour l'élaboration du bord à gauche

Nombre maximal d'aiguilles lors de l'élargissement sur le bord gauche du champ de fil sans élaboration automatique du bord.

: Aucun module n'est inséré.

Gradation autorisée pour l'élaboration du bord à droite

Nombre maximal d'aiguilles lors de l'élargissement sur le bord droit du champ de fil sans élaboration automatique du bord.

: Aucun module n'est inséré.

Module pour l'élaboration du bord à gauche

Définition du mode de tricotage pour l'élaboration du bord (alimentation) lors de grands élargissements (gradation) du champ de fil

: Gradation plus grande que les indications des colonnes Gradation admise Élaboration du bord à gauche / à droite.

Module pour l'élaboration du bord à droite

Définition du mode de tricotage pour l'élaboration du bord (alimentation) lors de grands élargissements (gradation) du champ de fil

: Gradation plus grande que les indications des colonnes Gradation admise Élaboration du bord à gauche / à droite.

Rubrique Divers

7

Pincer le guide-fil

Valeur prédéfinie pour le guide-fil, à savoir quand celui-ci doit être pincé ou coupé après le tricotage de son champ de fil.

Ouvrir la pince après…

Valeur prédéfinie pour le nombre de rangées techniques après lesquelles le fil peut être dégagé de la pince.

Bord SEN et position d'attente

Valeurs prédéfinies pour le positionnement du guide-fil au cours du tricotage

• Arrêt au bord SEN
• Arrêt (position d'attente) à la lisière du tricot avec distance supplémentaire (aiguilles)

Attribuer le guide-fil à une chute

Sélection d'un système de tricotage pour le champ de fil sélectionné

: Le guide-fil est toujours tricoté dans le même système, l'indication de la serrure change selon la direction du chariot.

Correction de guide-fil à gauche non basculé (La)

Correction de guide-fil sur le bord gauche du champ de fil pour les guide-fils normaux et les guide-fils intarsia non basculés

Correction de guide-fil à droite non basculé (Kb)

Correction de guide-fil sur le bord droit du champ de fil pour les guide-fils normaux et les guide-fils intarsia non basculés

Correction de guide-fil à gauche basculé (K<|>a)

Correction de guide-fil sur le bord gauche du champ de fil pour les guide-fils intarsia basculés

Correction de guide-fil à droite basculé (K<|>b)

Correction de guide-fil sur le bord droit du champ de fil pour les guide-fils intarsia basculés
