Dessiner un jacquard couleur avec différents envers

Dessiner des motifs jacquard :

    1
    Dessiner divers motifs de plusieurs couleurs avec Couleurs de fil ou Couleur de guide-fil.
    -  ou  -
    Sélectionner des parties de dessin structuré dans l'explorateur de modules sous Stoll / Parties de module / Jacquard MT et les insérer.
    2
    Sélectionner les rangées au dessus de la zone du jacquard.
    3

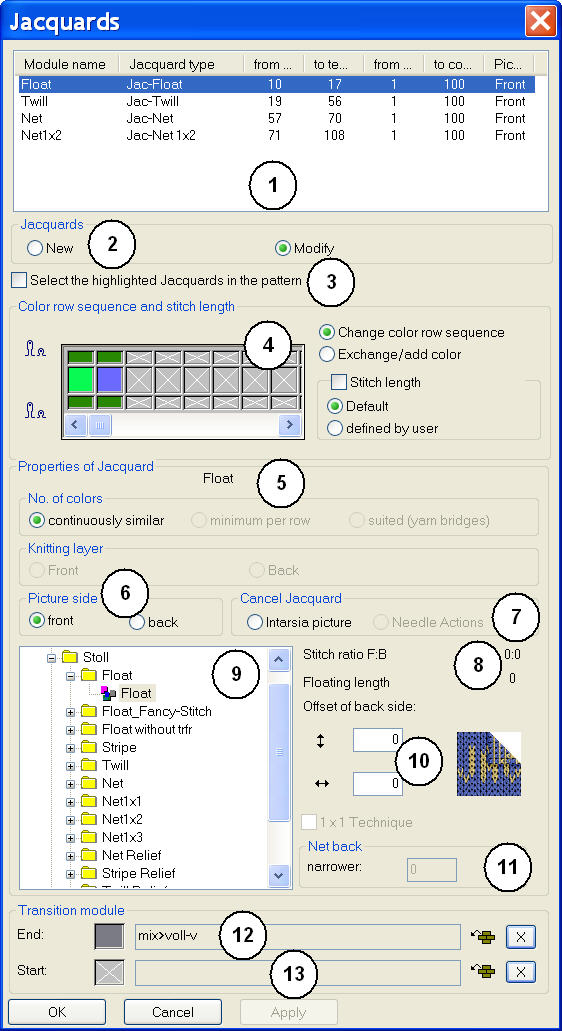

    Appeler la boîte de dialogue Jacquards via le menu Éditer / Créer/éditer des jacquards.

N°

Signification

1

Liste des générateurs jacquard insérés

2

Nouveau

Insérer un nouveau générateur jacquard dans une zone.

Modifier

Modifier le générateur jacquard inséré

3

Dans la liste (1), le jacquard sélectionné n'est pas affiché comme sélection.

Dans la liste (1), le jacquard sélectionné est affiché comme sélection.

4

Modification de la séquence de couleurs et de la longueur de maille

5

Caractéristiques jacquard

constant

Toutes les couleurs présentes dans la sélection sont traitées de manière homogène, en fonction de la séquence de couleurs.

minimum par rangée

Seules les couleurs de la rangée respective sont traitées.

adapté (ponts de fil)

Insertion de ponts de fil pour intarsia

6

Sélectionner l'endroit jacquard devant / derrière

7

Dessin intarsia

Le générateur jacquard est supprimé.
Afficher le motif en image couleur.

Actions de l'aiguille

Le générateur jacquard est supprimé.
Afficher le motif avec les actions d'aiguilles.
: Pas dans le mode de conception

8
  • Rapport des mailles (avant : arrière)
  • Longueur maximale de flottage du générateur jacquard

9

Liste de sélection des générateurs jacquard

10

Décaler le point de départ de l'envers du jacquard

: Par défaut, le générateur jacquard est placé dans la première rangée après le départ et dans la première colonne sur le bord gauche.

11

Raccourcir en largeur l'arrière du réseau de la zone sélectionnée.

: Le bord est remplacé par un flottage jacquard (ponts de fil).

12

Module de fin pour la transition à la fin d'un jacquard

13

Module de début pour la transition au début d'un jacquard

    4
    Sélectionner le générateur jacquard désiré et l'insérer avec Accepter.
    5
    Procéder de la même façon dans les autres zones jacquard.
    6
    Fermer la boîte de dialogue avec OK.
