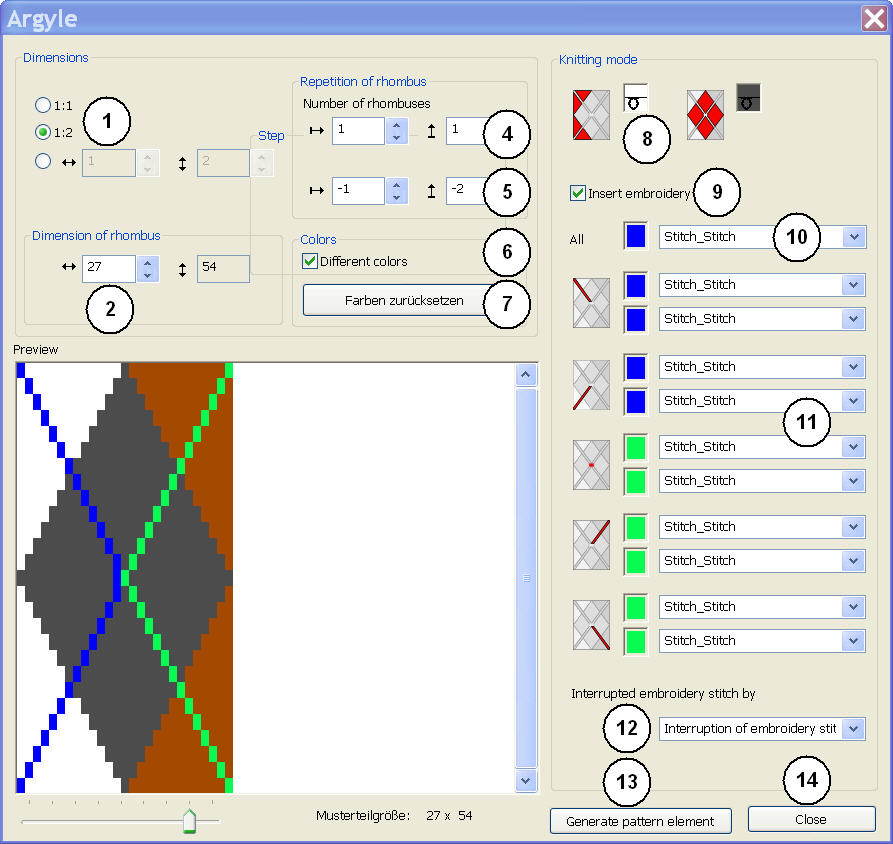

Outil de dessin Argyle

1

Couleurs

Mêmes couleurs

Afficher les losanges et l'environnement avec les mêmes couleurs de la palette de couleurs de fil

Couleurs différentes

Afficher les losanges et l'environnement avec des couleurs différentes de la palette de couleurs de fil

Couleurs des guide-fils

Afficher les losanges et l'environnement avec des couleurs différentes de la palette Couleurs des guide-fils et sélectionner le Color Arrangement désiré dans la liste déroulante.

 : Possible uniquement pour une largeur de losange de 6 pouces minimum et pour un certain nombre de couleurs des guide-fils.

2

Annuler les couleurs

Uniquement avec Mêmes couleurs ou Couleurs différentes :

Les modifications manuelles dans la prévisualisation sont remises dans leur état initial.

Liste déroulante

Uniquement avec Couleurs des guide-fils :

La liste déroulante apparaît pour la sélection du Color Arrangement désiré :

• CA 1 course par rangée de dessin
• CA 2 courses par rangée de dessin

 : Le CA sélectionné est repris dans le dessin avec la partie de dessin.

3

Grandeur de répétition

Définir la largeur du losange

 : La hauteur découle automatiquement de la gradation.

En mailles

’’

En pouces

4

Répétition

Nombre

Définir le nombre de losanges dans la largeur

Distance

Définir la distance entre les losanges dans la largeur et dans la hauteur

Dans la largeur

Dans la hauteur

5

Losange

Définir l'action d'aiguille et la couleur pour l'environnement du losange

Définir l'action d'aiguille et la couleur pour le losange

6

Liste déroulante pour le type de losange

 : Modifier le type de losange peut nécessiter d'autres réglages de répétition.

Losange type 1

• La distance entre les losanges est de 1 aiguille
• Élargissement des champs de couleur à la même hauteur

Résultat : Chaque losange est tricoté en entier sur la largeur.

Losange type 1 asymétrique

• Élargissement des champs de couleur décalé d'une rangée

Losange type 2

• Pas d'espace entre les losanges
• Élargissement des champs de couleur à la même hauteur

Résultat : le 2ème losange n'est pas tricoté en entier sur la largeur.

Losange type 2 asymétrique

• Élargissement des champs de couleur décalé d'une rangée

7

Définition de la gradation dans le rapport largeur sur hauteur en mailles

1: 1

Gradation dans le rapport 1 : 1

1: 2

Gradation dans le rapport 1 : 2

Indication d'une gradation quelconque

8

Point d'ornement

Le point d'ornement (en diagonale) est inséré

Aucun point d'ornement n'est inséré.

9

Décaler le point d'ornement (en diagonale)

Décalage sur la largeur (à l'horizontale) de x aiguilles

Décalage sur la hauteur (à la verticale) de x aiguilles

10

Ce réglage est valable pour tous les éléments de point d'ornement

Possibilités :

• Couleur de fil et jacquard (dans la liste déroulante)
• Couleur de fil et action d'aiguille
• Pas de valeur prédéfinie : c'est donc la couleur de fond qui tricote
• : Cette indication désactive le jacquard indiqué dans la liste déroulante.
• Résultat : Dans la prévisualisation, les éléments de point d'ornement sont affichés en transparence.

Liste déroulante

Sélectionner un jacquard

11

Valeur prédéfinie pour les différents éléments de point d'ornement :

• Couleur de fil et jacquard (dans la liste déroulante)
• Couleur de fil et action d'aiguille
• Pas de valeur prédéfinie : c'est donc la couleur de fond qui tricote

Valeur prédéfinie pour le croisement de point d'ornement (= point d'ornement continu)

12

Définir l'interruption de la couleur du point d'ornement
(= point d'ornement discontinu)

Liste déroulante

Sélectionner un jacquard

: Modules du groupe de modules Flottage Point d'ornement

13

Régleur à coulisse pour zoomer sur la prévisualisation

14

Retourner aux valeurs prédéfinies Stoll :

• de tous les réglages
• des modifications dans la prévisualisation

15

Créer une partie de dessin sans fermer la boîte de dialogue

Résultat : La partie de dessin est déposée sous Modules locaux et parties de dessin .

16

Fermer la boîte de dialogue

-

Aucun jacquard n'est inséré

 : La partie de dessin ne contient que des couleurs.

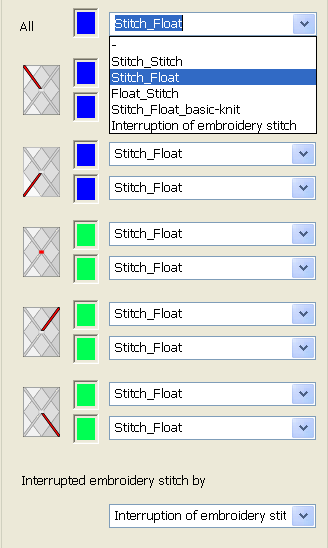

Maille_maille

Maille_flottage

Flottage_maille

Maille_Flottage_Tricotage base

Interruption du point d'ornement
