Visualizzazione di coordinate (finestra dialogo)

La finestra di dialogo si richiama con la funzione Cursore / Visualizzazione di coordinate / Impostazioni… nel menu contestuale della vista attiva.

Definire nella finestra di dialogo i dati che vengono visualizzati sulla posizione del cursore.
Possono essere definiti tre profili, Semplice, Impostazioni 1 e Impostazioni 2.

Elemento

Significato

Unità di misura

Stabilire l'unità per le misure di lunghezza.
Stabilire le dimensioni delle funzioni matita, linea, rettangolo, ellisse e poligono.
Per matita, linea e poligono viene visualizzata la lunghezza totale delle linee.



mm
Pollici

I dati delle coordinate vengono visualizzati in mm oppure pollici.

Densità delle maglie [per pollici]

Visualizza la densità delle maglie del disegno.
: Solo indicazione, nessun'immissione

Titolo riga

Selezione dell'etichetta di testo delle righe.



Testo

Selezione di un nome per l'inizio della riga.

Simbolo

Selezione di un simbolo o di un'abbreviazione per l'inizio della riga.~

nessuno

Visualizza solo i valori.

Valore nominale per misura orizzontale

Al raggiungimento e superamento viene visualizzato l'identificativo ***.

< : Non raggiunto valore di soglia
= : Raggiunto valore di soglia
> : Superato valore di soglia
Esempio:

È stato superato il valore di soglia di 3“.



Casella di modifica

Immettere un valore di soglia.


riferito a densità delle maglie

Calcola le misure in funzione della densità delle maglie impostata.


Riferito agli aghi

Calcola le misure in funzione del numero di aghi.

Voci disponibili

Elenco di tutte le voci non selezionate per essere visualizzate sul cursore.

Voci correnti

Elenco di tutte le voci selezionate per essere visualizzate sul cursore.

Spostamento di voce disponibile sulle voci correnti

Spostamento di voce corrente sulle voci disponibili

Spostamento in alto voce selezionata.
I dati saranno visualizzati conformemente sul cursore.

Sposta in basso voce selezionata.
I dati saranno visualizzati conformemente sul cursore.

Anteprima

Visualizza le voci a seconda delle impostazioni

OK

Applica le impostazioni e chiude la finestra di dialogo.

Annulla

Chiude la finestra di dialogo senza salvare le modifiche.

Per selezionare il profilo desiderato:

    1
    Richiamare la funzione Cursore / Visualizzazione di coordinate / Semplice, Impostazioni 1 o Impostazioni 2.
    -  oppure  -

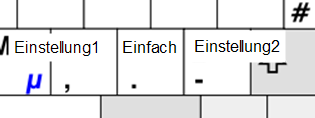

    Premere il tasto . per Semplice, il tasto , per Impostazioni 1 o il tasto - (/) per Impostazioni 2.

Per definire i profili:

    1
    Fare doppio clic sulla voce desiderata nella colonna sinistra.
    -  oppure  -
    Selezionare la voce desiderata nella colonna sinistra e fare clic su .
  1. La voce viene trasferita nella colonna destra.
    2. 2
    Ripetere la procedura per le altre voci.
  2. Le voci vengono elencate nell'ordine nel quale sono state trasferite.
    L'anteprima mostra i dati nello stesso ordine.
    3. 3
    Selezionare la voce e inserirla con o sulla posizione desiderata.
