L'esploratore di moduli banca dati e disegno

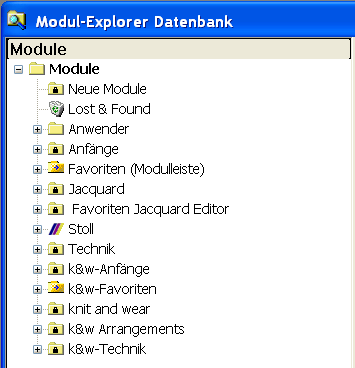

La finestra di dialogo Esploratore di moduli banca dati viene utilizzato per:

• Creare, modificare e gestire moduli e k&w Arrangement indipendentemente da un disegno
• Accedere a moduli Stoll

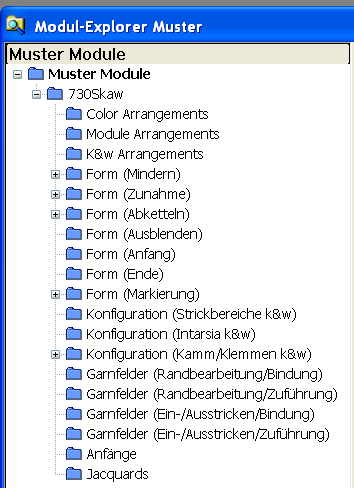

L'Esploratore di moduli disegno si utilizza per creare, modificare e gestire parti di disegno ed Arrangement del disegno caricato.

I moduli sono memorizzati nella banca dati sul disco rigido della workstation per disegni.

I moduli vengono salvati con il disegno.

Moduli banca dati

Moduli, parti di disegno e Module Arrangement locali

I moduli sono suddivisi in gruppi di moduli a seconda della loro funzione.

Gruppi di moduli protetti in scrittura / moduli Stoll

Gruppi di moduli aperti

I moduli sono suddivisi in gruppi di moduli a seconda dell'utilizzo nel disegno.

Esempio:
Il gruppo del modulo Configurazione (zone di lavoro k&w) comprende i moduli assegnati nella finestra di dialogo Configurazione nel registro Zone di lavoro k&w.

Moduli tecnici

Moduli tecnici Stoll

Moduli tecnici propri

Moduli tecnici Stoll collegati

Moduli tecnici propri

I moduli tecnici Stoll vengono collegati al disegno.

I moduli tecnici propri vengono copiati automaticamente nel disegno e restano memorizzati per il riutilizzo nell'Esploratore di moduli banca dati.

I moduli tecnici Stoll non possono essere modificati.

: Copiare questi moduli per modificarli. Si crea così un modulo proprio nella banca dati.

I moduli tecnici propri possono essere modificati.

• : le modifiche non si ripercuotono sul disegno se il modulo è già salvato nell'Esploratore di moduli disegno

I moduli tecnici Stoll collegati possono essere modificati.

• Le modifiche si ripercuotono sul disegno.
  Eventualmente a tal fine sono necessari passi di lavorazione
• Il collegamento nella banca dati viene annullato.
• Il modulo viene salvato come copia nel disegno.
• Le modifiche non vengono salvate automaticamente nell'Esploratore di moduli banca dati.

I moduli tecnici propri possono essere modificati.

• Le modifiche si ripercuotono sul disegno.
• Le modifiche non vengono salvate automaticamente nell'Esploratore di moduli banca dati

Nuovi disegni utilizzano la versione originaria.

Nuovi disegni utilizzano la versione attuale.

I moduli tecnici da un disegno possono essere salvati nella banca di dati moduli per riutilizzarli in un altro disegno.

Sempre protetto in scrittura
/

La protezione in scrittura può essere attivata e disattivata.
