Strumenti del disegno
-
Con la funzione si possono applicare i moduli selezionati con riflessione verticale.

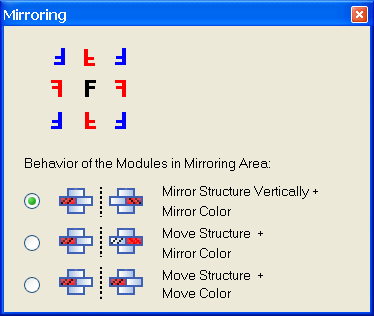

Le opzioni per la riflessione dei moduli contenuti nella zona si scelgono nella finestra di dialogo Riflessione.

-
Nella finestra di dialogo Testo nella parte di disegno si possono definire le azioni degli aghi o i colori per il disegno e lo sfondo.
Sopprimere i dati indesiderati nella lista di simboli Dati del modulo. -
e
Le funzioni e si eseguono con un clic del pulsante sinistro del mouse el disegno.
Con la posizione del cursore si stabilisce la direzione di inserimento per il modulo o la parte di disegno selezionato. -
Con il pulsante
si inserisce una selezione nella finestra di dialogo Trova e sostituisci.
Con il pulsante
si riapre la selezione nell'Editore moduli.
Il nuovo pulsante si trova in basso a sinistra del campo di visualizzazione destro.

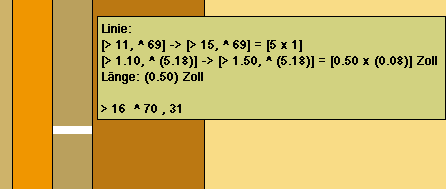

- Funzione di misura di coordinate sul cursore
Menu di contesto cursore / visualizzazione di coordinate / esteso + misura (tasto M) - Nella visualizzazione estesa di coordinate viene visualizzata anche la differenza tra la posizione attuale del cursore e la maglia inferiore sinistra di una selezione.
- Nella Vista dei simboli [anteprima] (per l'espansione a zone) si possono misurare distanze orizzontali.
- Nella vista del campo del filato si possono misurare distanze orizzontali.
Con la funzione di misura tracciare una linea orizzontale con pulsante sinistro del mouse premuto nella vista del campo del filato.
