Struttura

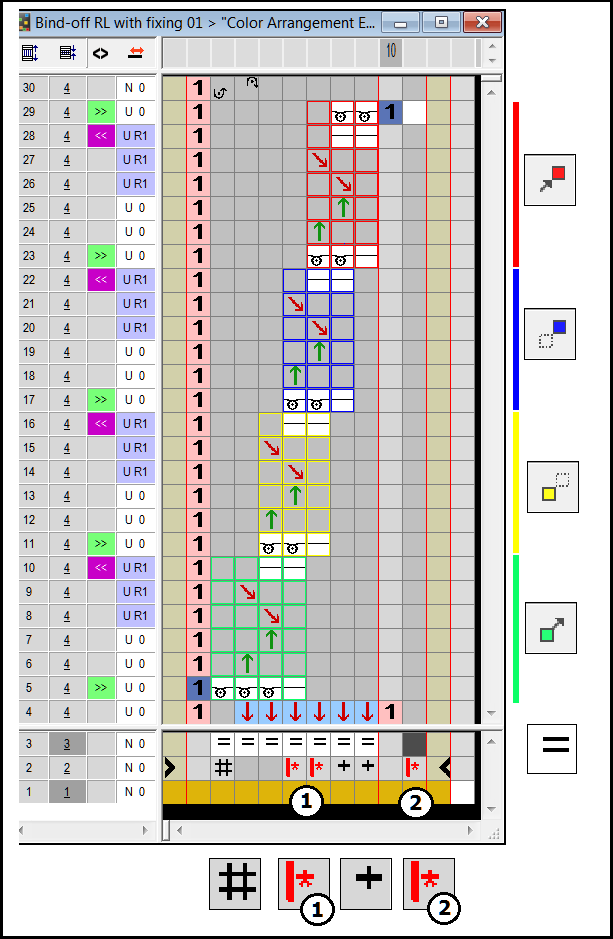

Struttura sull'esempio Rimagliatura RL con fissaggio 01_CA

I Color Arrangement con zone di ripetizione richiedono inoltre indicazioni:

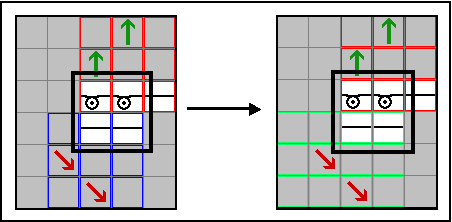

• Zone di ripetizione: Con i simboli , , e dalla barra degli strumenti Color Arrangement si definiscono all'interno del campo di ricerca di un colore o di un attributo della forma quattro zone.
  Le informazioni al riguardo sono riportate qui: Assegnazione zona di ripetizione
• Ripetizioni:
• Con i simboli e (1) all'interno del campo di ricerca di un colore o di un attributo della forma si definiscono le ripetizioni all'esterno delle zone di ripetizione, nell'esempio i ranghi tecnici 4 e 30.
  I Color Arrangement con zone di ripetizione richiedono nella maggior parte dei casi una larghezza minima di applicazione.
  Qui vale:
  Larghezza minima di applicazione = larghezza del primo campo di ricerca – numero fuori dalla forma – sovralarghezza – numero di ripetizioni oppure
  In questo esempio: 7 – 1 – 2 – 2 = 2
• Con i simboli e (2) nel campo di ricerca senza zone di ripetizione, la ripetizione viene registrata in funzione del disegno.
