Assegnazione tramite forma

Assegnare Color Arrangement con zone di ripetizione all'attributo della forma di un taglio.

La modifica viene eseguita solo per disegni Design. Durante il passo di lavorazione Espansione completa, i Color Arrangement con zone di ripetizione vengono tracciati esplosi nel disegno.

Esempio: Rimagliatura sulla cimosa della forma

Procedimento:

  1. È caricata la forma
    1
    Aprire gli attributi della forma
    2
    Selezionare il numero cimose
    2. 3

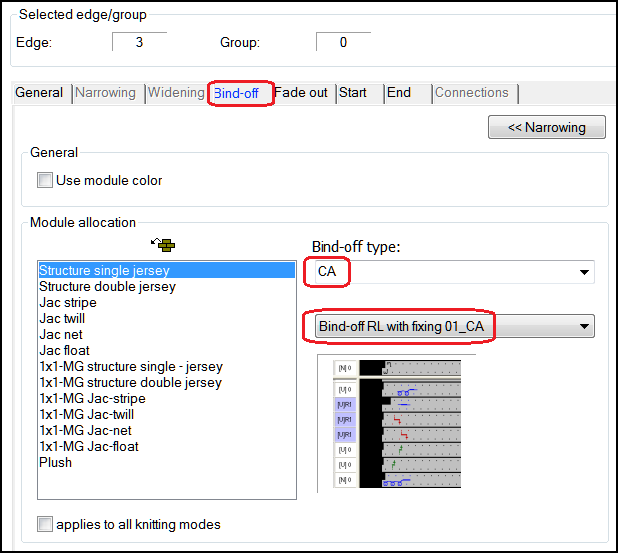

    Assegnare la funzione rimagliatura
    4
    Selezionare nella casella di riepilogo Tipo rimagliatura il tipo CA
  2. Selezionare a questo punto Color Arrangement dalla cartella CA di rimagliatura
    3. 5
    Selezionare CA di rimagliatura.
  1. È assegnato il CA di rimagliatura e viene esploso con il passo di lavorazione Espansione completa.

I Color Arrangement con zone di ripetizione possono essere assegnati anche direttamente con Drag & Drop.

Alla fine dell'elenco viene riportata la rimagliatura selezionata per ultima, indipendentemente dal tipo di rimagliatura.
