Visualizzazione ottimizzata dello spostamento nella modalità Design
Con la versione V6.0 è cambiato il comportamento durante l'espansione di disegni per i quali si lavora nello spostamento.
Con la versione V6.0 vale:
In base al nuovo metodo, i disegni esistenti vengono espansi e non convertiti automaticamente.
Si ottiene così un altro risultato.
I disegni esistenti vengono espansi con lo stesso risultato, se la colonna di comando dei ranghi in questione riceve manualmente la voce VJA^v.
Finora: Mentre si tracciava il disegno si considerava la posizione dello spostamento delle fronture oppure occorreva regolarla dopo il passo di lavorazione .
Nuovo: Il disegno viene tracciato e visualizzato nella posizione di spostamento 0, cosicché, dopo il passo di lavorazione , le azioni dell'ago della frontura posteriore vengono spostate del valore dello spostamento. Infine vengono riportati i moduli in riferimento alla posizione nella frontura anteriore.

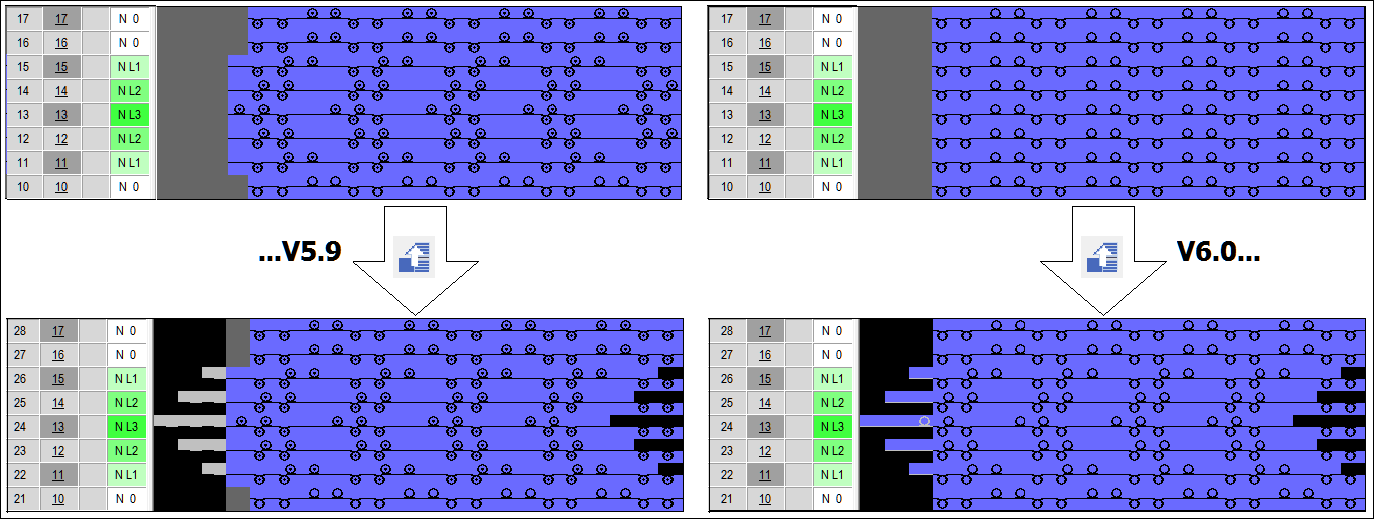

Lavorazione nello spostamento

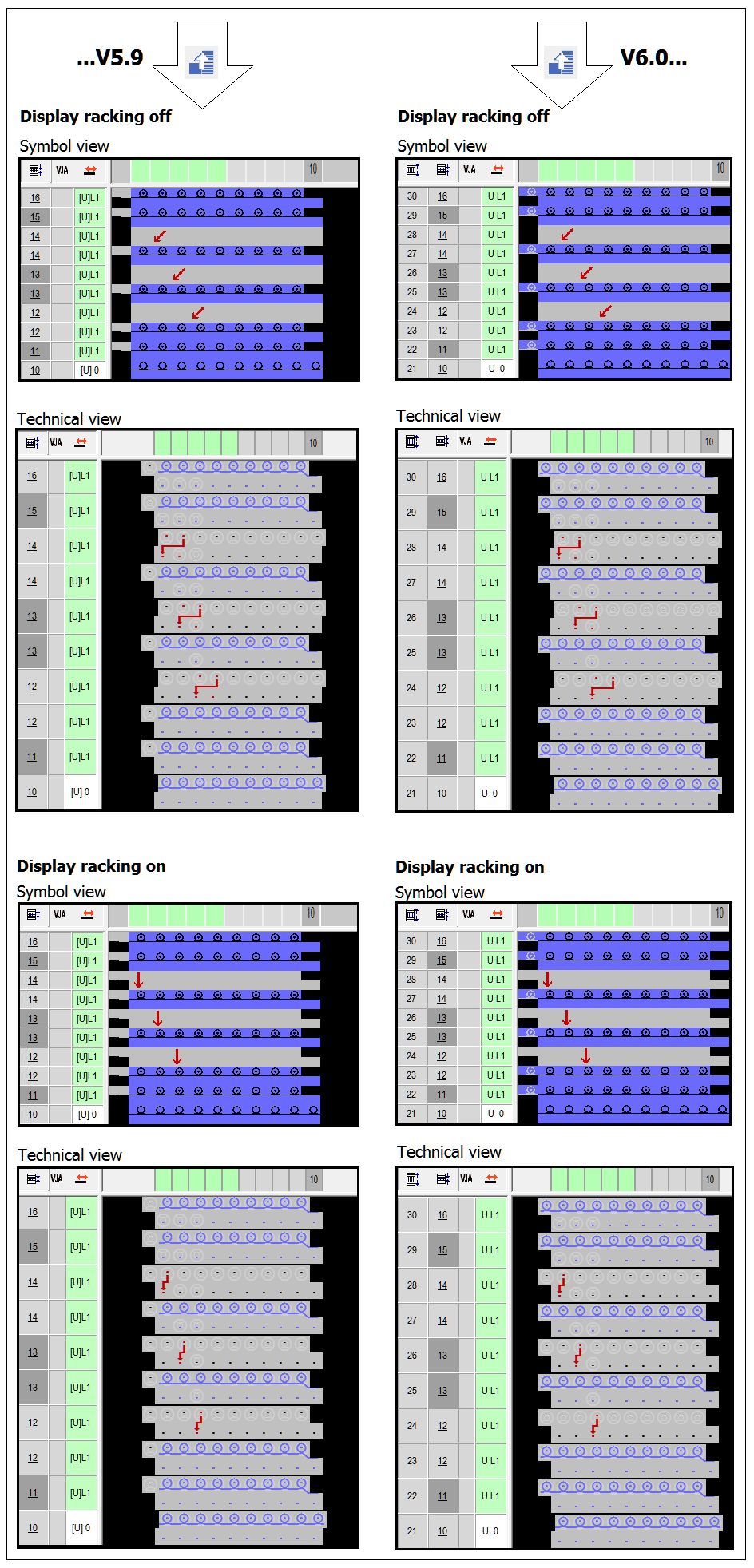

Trasporto nello spostamento
Ranghi di lavoro con azione dell'ago split
L'azione dell'ago split viene trattata come trasporto. Durante l'espansione è rilevante la posizione dell'ago cedente. L'ago ricevente viene quindi impiegato sulla frontura antistante e, all'occorrenza, sovrascritto.
Le azioni dell'ago Split restano così sempre insieme.
Ulteriori informazioni sono riportate qui:
