Scollatura riempita, foro, apertura con marcature

Nell'editore di taglio è possibile definire una scollatura, un foro e un'apertura in modo che essi non vengano ritagliati dal passo di lavorazione Ritaglia forma. Viene inserita solo una marcatura avente origine da una diminuzione.

Procedimento:

  1. Il taglio è aperto nell'editore di taglio.
    1
    Selezionare l'elemento scollatura
    2

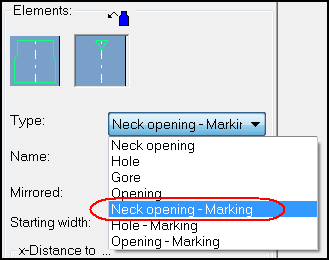

    Selezionare Scollatura - marcatura in Tipo
    2. 3
    Procedere a ulteriori impostazioni della forma
    4
    Salva forma
    5
    Ritaglia forma
  2. Sono stati registrati i simboli Posiziona a sinistra la marcatura della cimosa e Posiziona a destra la marcatura della cimosa:

    1
    Espandi disegno

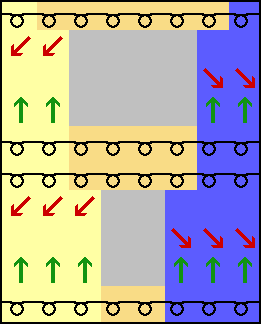

  1. Sono state registrate le marcature di diminuzione:

Altre possibilità di applicazione:

Tramite i simboli Posiziona a sinistra la marcatura della cimosa e Posiziona a destra la marcatura della cimosa è possibile tracciare una cimosa della forma all'interno del disegno. È possibile ricorrere al riguardo a entrambi i simboli:

Esempio:
Se per un colore della cimosa si piazza in aggiunta il simbolo Posiziona a sinistra la marcatura della cimosa, mentre si traccia il disegno con questo colore della cimosa viene piazzato simultaneamente sul lato sinistro il simbolo Posiziona a sinistra la marcatura della cimosa. Il comportamento somiglia a una cimosa della forma sinistra. Lo stesso vale per il simbolo Posiziona a destra la marcatura della cimosa. Nel disegno non vengono tuttavia inseriti simboli differenti.

Per una diminuzione con scalatura di valore superiore a 1 vengono inseriti automaticamente fili flottanti, al fine di evitare maglie doppie.
