Tecnica 1x1 nella modalità Design

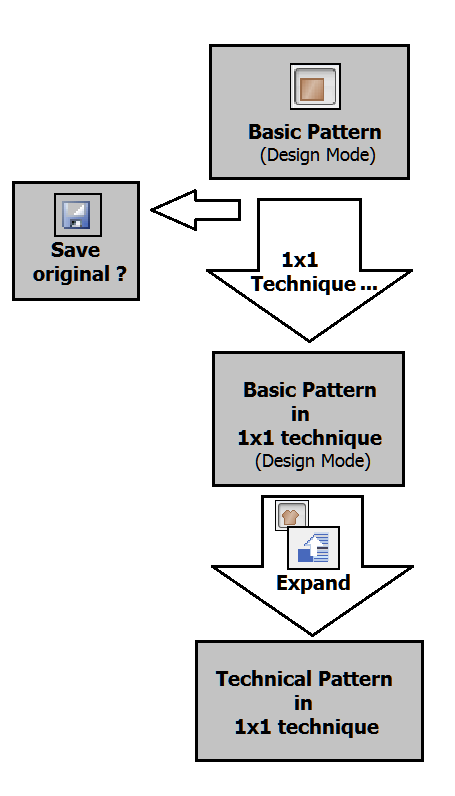

Con il passo di lavorazione è possibile convertire un disegno Design nella tecnica 1x1 prima dell'espansione.
Procedimento:
- Il disegno Design è caricato come disegno base.
- 1
- Richiamare la funzione nel menu .
- Appare la finestra di dialogo Sostituisci inizi.
- L'impostazione è passata da a .
- È stata raddoppiata la larghezza iniziale del disegno.
- 2
- Eseguire le modifiche desiderate.
- 3
- Confermare le immissioni con OK.
- Appare la richiesta se si intende salvare il disegno originale.
- 4
- Salvare il disegno originale.
- Il disegno è stato convertito nella tecnica 1x1 e riceve l'estensione del nome -1x1.
Modifiche per la conversione nella tecnica 1x1:
- Azioni dell'ago, moduli, Color Arrangement
- Inserimento automatico dell'azione dell'ago Filo flottante in una colonna sì e una no. Si raddoppia così la larghezza del disegno.
- Inserimento automatico di fili flottanti per moduli e Color Arrangement, tuttavia non per Module Arrangement.
- Raddoppiamento dello spostamento.
- Sostituzione con un modulo equivalente in tecnica 1x1. L'assegnazione di un modulo di questo tipo è possibile con la finestra di dialogo Proprietà del modulo. La creazione e l'assegnazione hanno luogo manualmente.
Nella banca di dati moduli, i moduli presentano già collegamenti adeguati con i rispettivi moduli 1x1, ad esempio:
Stoll/Standard/Punzonato → Stoll/Tecnica 1x1/Punzonato 1x1
Stoll/Standard/Slegature unilaterali trecce → Stoll/Tecnica 1x1/Slegature unilaterali trecce 1x1
- Forma
- La forma applicata viene adeguatamente allargata dopo la conversione nella tecnica 1x1.
- Restano invariati gli attributi della forma e devono essere eventualmente adattati.
- I moduli ritagliati con il passo di lavorazione possono essere sostituiti nella finestra di dialogo Sostituisci moduli ritagliati.
- Punto iniziale dei moduli 1x1 nella zona di sostituzione è la posizione >1, ^1.
- I suddetti moduli sono inoltre disponibili per la selezione nella finestra di dialogo Sostituisci moduli ritagliati.
Maglia 1x1 v con trasporto, Maglia 1x1 ^ con trasporto, MG_Maglia v con trasporto, MG_Maglia ^ con trasporto. - Con la casella di controllo nella finestra di dialogo Testo nella parte di disegno viene creata dalla parte di disegno generata una parte di disegno in 1x1.
