Processo di spostamento (esempio)
Presupposto:

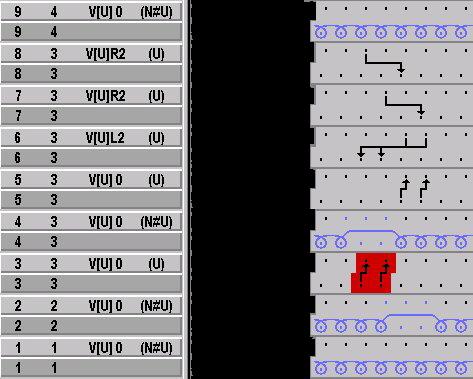

- Nel disegno è presente il modulo treccia 2x2<

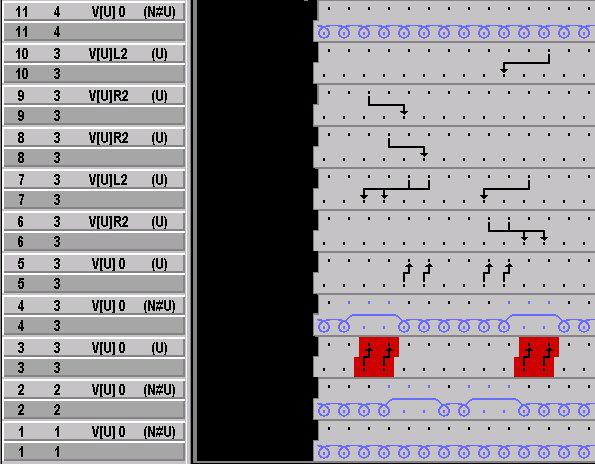

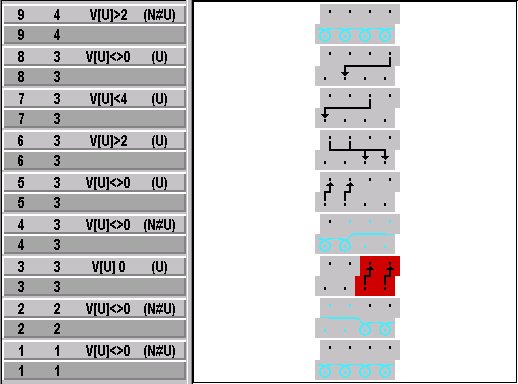

- Accanto viene posizionato il modulo treccia 2x2>.
- Nel menu sono presenti le seguenti impostazioni:
> Grande prima di piccolo
> Destra prima di sinistra
Nella tabella seguente è riportato quali ranghi vengono confrontati tra loro ed il risultato di tale confronto:
|
Disegno |
Modulo |
Risultato |
Disegno nuovo | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
TR |
MR |
NA |
V |
TR |
MR |
NA |
V |
|
TR |
V |
|
1 |
1 |
|
|
1 |
1 |
|
|
Il rango di maglie resta invariato |
1 |
|
|
2 |
2 |
|
|
2 |
2 |
|
|
Il rango di maglie resta invariato |
2 |
|
|
3 |
3 |
|
|
3 |
3 |
|
|
Il rango di trasporto resta invariato |
3 |
|
|
4 |
|
|
|
4 |
|
|
|
Il rango di maglie resta invariato |
4 |
|
|
5 |
|
|
|
5 |
|
|
|
Il rango di trasporto resta invariato |
5 |
|
|
6 |
|
|
L1 |
6 |
|
|
R2 |
TR 6 del modulo (in base alle impostazioni) |
6 |
R2 |
|
|
|
|
|
7 |
|
|
L1 |
SR 6 del modulo viene confrontato con SR 7 del modulo --> il rango di trasporto resta invariato |
7 |
L1 |
|
7 |
|
|
R2 |
8 |
|
|
L1 |
TR 8 del modulo (in base alle impostazioni) |
8 |
R2 |
|
8 |
|
|
R2 |
|
|
|
|
TR 8 del modulo (in base alle impostazioni) |
9 |
R2 |
|
|
|
|
|
|
|
|
|
TR 8 del modulo è superfluo e viene inserito anche nel disegno |
10 |
L1 |
|
9 |
4 |
|
|
9 |
4 |
|
|
Il rango di maglie resta invariato |
11 |
|
TR = rango tecnico, MR = rango di maglie, NA = azione dell'ago, V = spostamento principale
