Regolazione della larghezza con rapporti
Per creare diverse grandezze di confezione, mediante rapporti si definiscono parti regolabili come la parte di collegamento, di ripetizione e centrali.
|
Possibile successione delle parti |
|
|---|---|
|
Solo parti ripetute |
|
|
Parte collegata Parte ripetuta parte centrale Parte ripetuta Parte collegata |
|
|
Parte collegata Parte ripetuta Parti centrali diverse Parte ripetuta Parte collegata |
|
|
Rappresentazione dei colori |
Funzione |
Possibilità di impiego |
|---|---|---|
|
|
Parte collegata |
Per il bordo sinistro e destro viene definita una parte collegata. Definendo le indicazioni / si può stabilire la grandezza con cui usare le parti di collegamento. |
|
|
Parte ripetuta |
Per l'adattamento della larghezza si definisce una parte ripetuta a sinistra ed a destra. Con l'indicazione si definisce il fattore di ripetizione. |
|
|
Parte centrale |
Per il centro del motivo si definisce una parte centrale per grandezza. Con le indicazioni / si stabilisce quale parte centrale utilizzare per una determinata grandezza. e hanno lo stesso valore. La parte centrale può essere variata alternativamente con . |
Per definire i rapporti per la regolazione della larghezza:
Se per regolare la larghezza in macchine con inizio pettine si usano rapporti, nella finestra di dialogo Sostituisci inizi, per l'impostazione selezionare l'opzione .
- 1
- Selezionare colonne nella vista tecnica.
- 2
- Nel menu / richiamare la finestra di dialogo Rapporti.
- 3
- Nel campo di elencazione selezionare .
- 4
- Se nel campo di elencazione è selezionato Parte ripetuta, nel campo di immissione Standard immettere il fattore di ripetizione.
- 5
- Immettere e .
- 6
- Fare clic sul pulsante Applica.
- 7

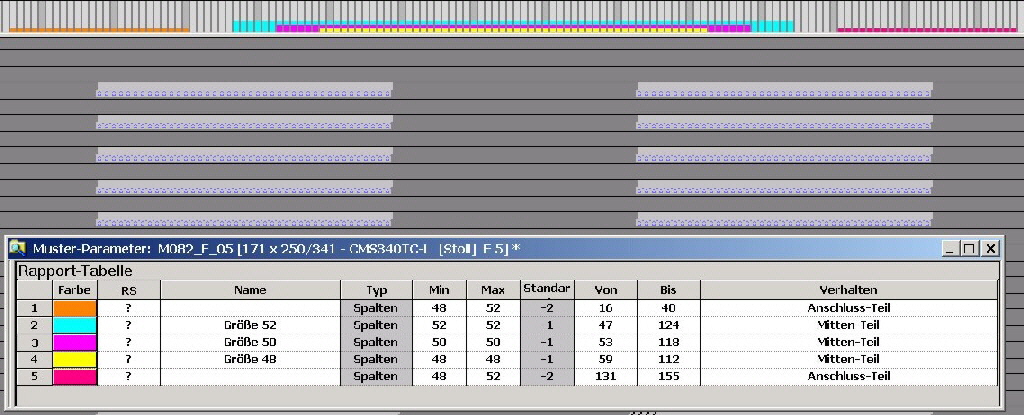

- Con Visualizza rapporti aprire la finestra di dialogo Rapporti.
- I rapporti definiti compaiono nella tabella.
Per impostare la regolazione della larghezza della parte centrale sulla macchina, nel registro del dialogo attivare l'interruttore di regolazione della grandezza. L'interruttore di correzione grandezza ed i tre contatori ausiliari necessari possono essere scelti liberamente.
Il valore dell'interruttore di regolazione della grandezza regola la larghezza della parte centrale.
La zona tra parte di collegamento e parte centrale viene usata per la regolazione della grandezza.
L'interruttore di correzione larghezza usato viene azzerato nella carica del programma di lavoro nella macchina.
Il valore max. dell'interruttore di regolazione grandezza la zona tra la parte di collegamento e la parte centrale.
Se la parte centrale deve essere di larghezza minore, con l'interruttore di correzione larghezza si possono indicare anche valori negativi.
