Abbassamento mediante funzione maglia inglese

Abbassamento del tessuto con copertura mediante funzione maglia inglese

Casi difficili:

gli aghi espulsi trascinano il tessuto verso l'alto nonostante le platine d'abbattaggio.
Per questo motivo, le maglie già lavorate non pervengono dietro la linguetta dell'ago.

Soluzione tramite la funzione Abbassamento mediante funzione maglia inglese:

sulla frontura contrapposta vengono espulsi, anticipatamente rispetto agli aghi in azione, anche gli aghi che formano una specie di pettine negli interspazi tra gli aghi attivi.

Vantaggi:

la caduta di lavoro di serie può essere modificata con minimo sforzo mediante sostituzione di pochi elementi.
Una caduta di lavoro modificata può eseguire appieno le funzioni Maglia, Consegna e Ricezione.
Tutte le funzioni eseguibili non dipendono dalla direzione del carro.

Svantaggio:

su questo sistema non possono essere lavorate maglie inglesi.

Elementi per la trasformazione della serratura:

Distanza delle cadute

Serratura a 6 pollici

Serratura a 5 pollici

Finezza [E]

2,5.2 / 3,5.2

5 / 5.2

2,5.2 m.4L

3,5.2 m.4L

7 / 8

10 / 7.2

6.2(12m.10)

Kit di trasformazione

"Abbassamento tessuto mediante funzione maglia inglese"

269679

269680

269681

269682

269683

269684

Esempi di applicazione:

Per la maglia inglese con filo flottante senza serratura di copertura, il filo completo può essere spinto in alto durante l'espulsione dell'ago. Con la formazione di maglie successiva, il filo poggia quindi come filo flottante nel tessuto.
Se la serratura di copertura viene utilizzata sul lato opposto alla maglia inglese con filo flottante, la copertura manterrà il filo flottante sotto gli aghi che sono espulsi. Inoltre, nell'ago adiacente la maglia inglese non può essere spinta in alto durante l'espulsione aghi.

(4) Tubolare dietro con abbassamento davanti

(3) Maglia inglese dietro filo flottante

---------------------------------------------------

(2) Tubolare davanti con abbassamento dietro

(1) Maglia inglese davanti filo flottante

I fili di trama introdotti per la prima volta non vengono trattenuti in modo sicuro sotto la croce degli aghi (punto di intersezione piani di appoggio di aghi contrapposti), dal momento che non sono ancora incorporati nel tessuto.
Mediante l'espulsione di aghi pressamaglie è possibile bloccare il filo di trama nella distanza fra le fronture fino alla lavorazione di un rango di maglie su questo tratto.

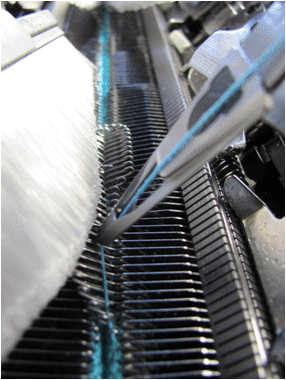

Durante la lavorazione ad intarsio, sui bordi dei campi di colore subentra il problema che il filo che ritorna dal guidafilo nel campo di colore risulta talmente in alto da non poter essere afferrato dal primo ago del campo di colore.
Questa giunzione viene trattenuta in basso con determinazione da un ago pressamaglie e può essere afferrata in modo sicuro dall'uncino dell'ago previsto a tale scopo.

Funzione di serratura

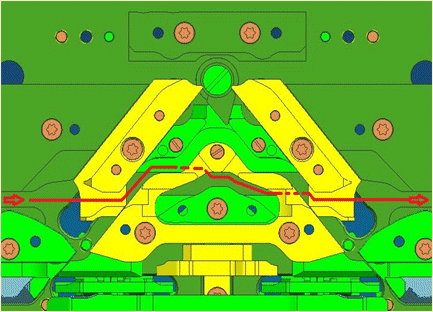

Traiettoria dell'ago "Abbassamento tessuto" mediante funzione maglia inglese: (figura serratura a 5 pollici)	Sostituzione di parti per trasformazione in serratura pressamaglie:
	Camma di salita Camma di discesa sx/dx Camma limitatrice di maglia inglese Camma di pressione maglia inglese Camma di ricezione (solo 6“) Non ha luogo la consegna della camma di pressione

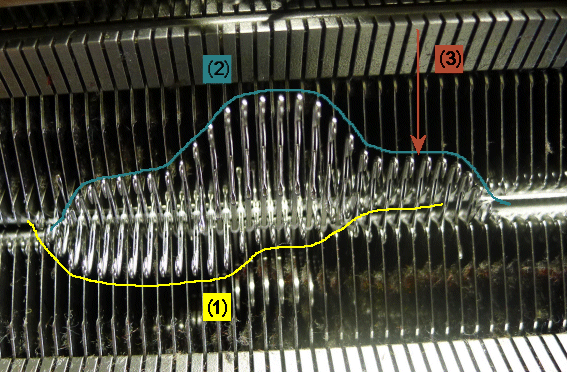

Esempio espulsione aghi
	Esempio: lavorazione davanti, abbassamento dietro: Sequenza di lavorazione: << S:R-F; S1 (1) Curva di abbassamento dietro (inizia ca. 2 aghi prima della curva di lavorazione) (2) Espulsione della lavorazione davanti (3) Posizione guidafilo

Programmazione con la M1plus:

La serratura è stata modificata sulla macchina per l'abbassamento mediante funzione maglia inglese

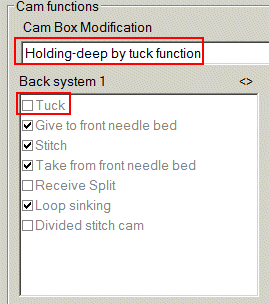

1: Per le funzioni del sistema, definire per ciascun sistema modificato sulla CMS (davanti e/o dietro) l'opzione Abbassamento mediante funzione maglia inglese come trasformazione di sistema.

2: Definire la lavorazione e l'abbassamento con l'azione dell'ago Maglia inglese.
ad es. Maglia inglese davanti - Maglia inglese dietro, vale a dire: davanti maglia e dietro abbassamento

In questo modo non è più consentita la lavorazione con maglia inglese.
Viene disattivata la funzione del sistema Maglia inglese.

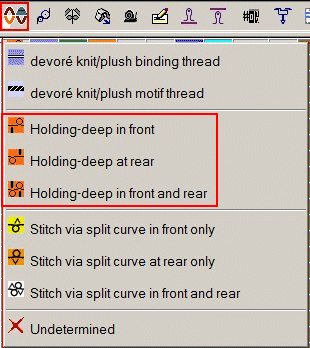

3: Per l'abbassamento, definire nella colonna di comando Funzione del sistema una di queste 3 voci.

L'indicazione Sintral per lavorazione a maglia con abbassamento è:

S:A-#G; Y:3; S2
davanti maglia (A) e dietro maglia inglese (G) = abbassamento
S:#G-A; Y:3; S2
dietro maglia (A) e davanti maglia inglese (G) = abbassamento

Il carattere # segnala la funzione "Abbassamento mediante funzione maglia inglese"

1: L'elaborazione tecnica e l'accertamento dell'occupazione aghi tengono automaticamente conto di queste impostazioni.

Sintral viene adeguatamente generato.
