Camma di discesa divisa

Blocco anticipato del filo di trama con tessuti RR

Casi difficili:

blocco anticipato del filo di trama da parte dell'espulsione aghi.

Vantaggi:

L'abbassa-aghi (camma di discesa) può essere sostituito con minimo sforzo.
"Camma di discesa divisa" può essere configurata separatamente per ciascun sistema e per entrambe le direzioni del carro.
Una serratura modificata con "Camma di discesa divisa" può eseguire appieno le funzioni Maglia e Maglia inglese.

Svantaggio:
in questa serratura non sono possibili trasporto e split .

Elementi per la trasformazione della serratura:

Distanza delle cadute

Serratura a 6 pollici

Serratura a 5 pollici

Finezza [E]

---

Kit di trasformazione

"Camma di discesa divisa"

---

259661 a sinistra

259662 a destra

Esempi di applicazione :

I fili di trama introdotti per la prima volta non vengono trattenuti in modo sicuro sotto la croce degli aghi (punto di intersezione piani di appoggio di aghi contrapposti), dal momento che non sono ancora incorporati nel tessuto. In seguito ad espulsione anticipata lungo la curva di trasporto è possibile "bloccare" in modo sicuro il filo di trama nella distanza fra le fronture fino alla lavorazione di un rango di maglie su questo tratto.

Funzione di serratura
	Linea blu: indica la curva degli aghi con RR. L'espulsione ha luogo già davanti alla camma di discesa. L'abbassamento viene ampliato in base alla larghezza della camma di discesa. Linea rossa: indica la curva degli aghi con "Abbassamento tessuto mediante funzione di ricezione" con trasformazione della serratura concepita a tale scopo.
Espulsione aghi senza camma di discesa divisa	Espulsione aghi con camma di discesa divisa

Programmazione con la M1plus:

La serratura è stata modificata con camma di discesa divisa.

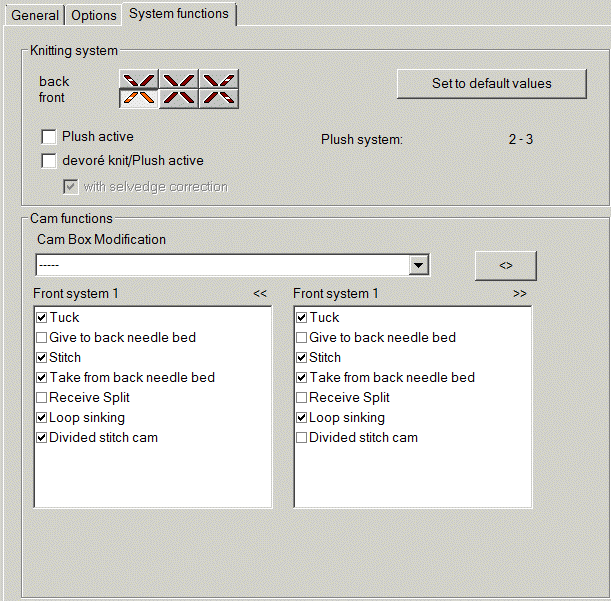

1: Per le funzioni di serratura, definire per ciascun sistema (davanti e/o dietro) l'opzione Camma di discesa divisa come trasformazione di sistema.

In questo sistema viene automaticamente disattivata l'opzione Consegna a frontura posteriore.

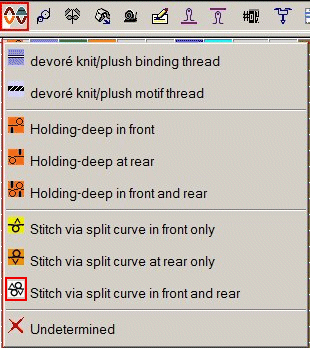

2: Riportare Maglia su curva split davanti e dietro nella colonna di comando Funzione del sistema.

3: Nello stesso sistema, tracciare filo di trama con RR.

4: Definire la funzione di serratura.

Con una camma di discesa divisa è limitata la lunghezza della maglia.
È a disposizione solo il percorso dalla canale alla superficie di immagliatura.
Risulta pertanto la restrizione seguente in funzione della finezza:

Finezza	Valore NP massimo consentito
E10	11.8
E12	12.6
E14	13.0
E16	---
E18	---
E 6.2	12.6
E7.2	13.0
E8.2	---

Per ciascun sistema davanti/dietro e ciascuna direzione viene automaticamente verificato durante l'elaborazione tecnica:

Camma di discesa divisa a disposizione?
La lunghezza della maglia assegnata oltrepassa il valore NP massimo?

In caso affermativo appare il testo del messaggio seguente:
Per camma di discesa divisa viene oltrepassato il valore massimo di lunghezza della maglia (valore max.).

Indicazione Sintral per maglia su curva split davanti e dietro con camma di discesa divisa: #XS%AH(5) %HY (6);
