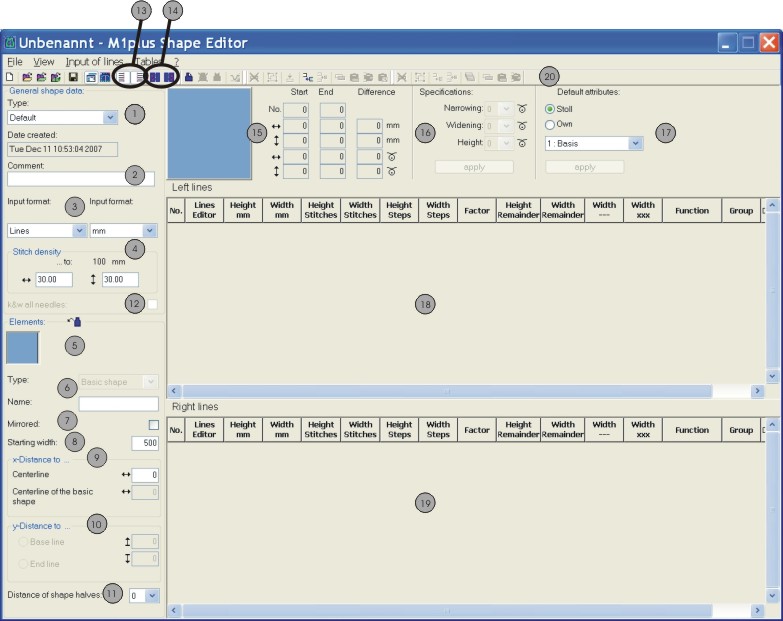

Editore di taglio

1

Tipo

Tipo del taglio - standard o k&w

2

Commento

Descrizione del taglio (solo a titolo informativo).

3

Formato input /
Formato di visualizzazione

Opzioni nella creazione di tagli:

Linee

Formato input nelle tabelle: Millimetri o pollici

Maglie

Formato di visualizzazione nelle tabelle

Gradi

4

Immissione della densità delle maglie in base al formato di visualizzazione selezionato

5

Visualizzazione singola di tutti gli elementi creati

Creazione di un nuovo elemento

Eliminazione dell'elemento

Visualizzazione di tutti gli elementi in una grafica

6

Tipo degli elementi:

• Taglio base (VT, RT, manica)
• Scollatura (all'esterno della forma- scollo non lavora)
• Foro (con simbolo all'esterno della forma)
• Tassello (con simbolo all'interno della forma)
• Apertura (separazione)
• Scollatura – marcatura (scollo lavora, marcature su cimosa dello scollo)
• Foro - marcatura (foro lavora, marcature su cimosa del foro)
• Apertura – marcatura (apertura lavora, marcature su cimosa dell'apertura)

7

Speculare:

Taglio / forma simmetrici

Taglio / forma asimmetrici

8

Larghezza iniziale complessiva di una forma

9

Distanza x da ...

Asse mediano

Distanza orizzontale tra i semielementi e l'asse mediano

Asse mediano del taglio base

Distanza orizzontale tra l'elemento intero e l'asse mediano dell'elemento base

10

Distanza y da ...

Linea base

Distanza verticale tra un elemento e la linea di base

Linea finale

Distanza verticale tra un elemento e la linea finale

11

Distanza delle semiforme:
Valore : 0 = la semiforma viene specchiata
Valore : 1 = la semiforma viene specchiata e posizionata all'interno della forma alla distanza di una colonna.

12

Creazione di tagli k&w-Schnitt con tutti gli aghi (per CMS – MC con fronturini supplementari)

13

Visualizzazione di tabella per la semiforma sinistra

Visualizzazione di tabella per la semiforma destra

14

Visualizza la tabella per marcature sinistre

Visualizza la tabella per marcature destre

15

Visualizzazione grafica e coordinate dell'elemento selezionato

16

Assegnazioni per scalatura con cimose di diminuzione e aumento.

17

Attributi standard per cimose di taglio (assegnazione semplice di attributi)

Stoll

Elenco di selezione con attributi standard STOLL per diminuzione, aumento e dissolvenza in funzione del tipo macchina

Proprio

Elenco di selezione con attributi standard personalizzati

18

Visualizzazione della tabella con linee della cimosa a sinistra

19

Visualizzazione della tabella con linee della cimosa a destra

20

Barra degli strumenti per elaborazione delle tabelle
