Creazione della forma nell'editore di taglio M1plus

I. Per creare la forma:

    1
    In Forma / Editore di taglio (crea/modifica tagli)... aprire la finestra di dialogo M1plus - Editore di Taglio.
  1. Si apre la finestra di dialogo.
    2
    Aprire un taglio a disposizione selezionando File / Apri taglio .shv [mm] ....
    -  oppure  -
    Fare clic su .
    Esempio: D:\Stoll\M1plus\Version\Form\5_Top-Vorderteil.shv
    3
    Con File / Converti e salva con nome... convertire la forma *.shv nel formato *.shp.
    4
    Modificare l'elemento base.

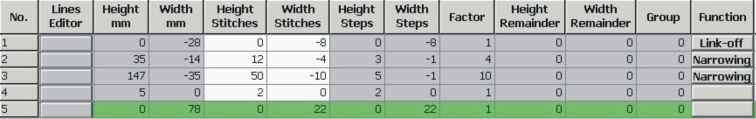

Elemento base telo anteriore:

    5
    Modificare l'elemento scollatura.

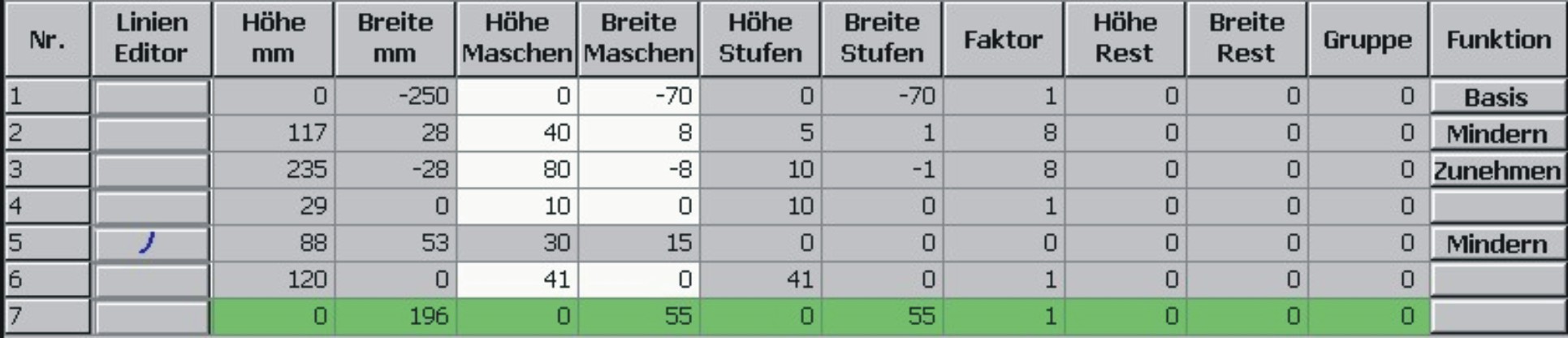

Elemento scollatura:

    6
    Assegnare alle cimose degli elementi nella colonna Funzione gli attributi di dissolvenza e quelli di diminuzione.

Tipo di lavorazione

Diminuzione

Rimagliatura

Dissolvenza



Larghezza:

Scalatura:

Metodo:



Jacquard flottante (maglia rasata)

a piacere

1-2 maglie

Rim-RL-01
Rim-RL-02
  • I colori del motivo vengono nascosti e lavorati automaticamente sul bordo nel rapporto 1x1.
  • Larghezza di dissolvenza: Larghezza 2 aghi
  • La dissolvenza può essere disattivata nella vista dei simboli con Attributi della forma / scheda Dissolvenza.

Rigatura Jacquard (a doppia frontura)

1 maglia

1 maglia

CAT-RR-02
Rim-RR-02
Rim-TC4-RR-01
Rim-TC-R-RR-01
Rim-TC-T-RR-01

Piqué Jacquard (a doppia frontura)

Rete Jacquard (a doppia frontura)

    7
    Salvare il taglio selezionando File / Salva oppure Salva con nome....
  1. Il taglio viene salvato nel formato shp.
    8
    Chiudere l'Editore di taglio con .
