Creazione della forma nell'editore di taglio M1plus

I. Per creare la forma:

    1
    In Forma / Editore di taglio (crea/modifica tagli)... aprire M1plus - Editore di Taglio.
    2
    Creare con una tabella per un nuovo taglio.
    3
    Creare la tabella e immettere i valori.

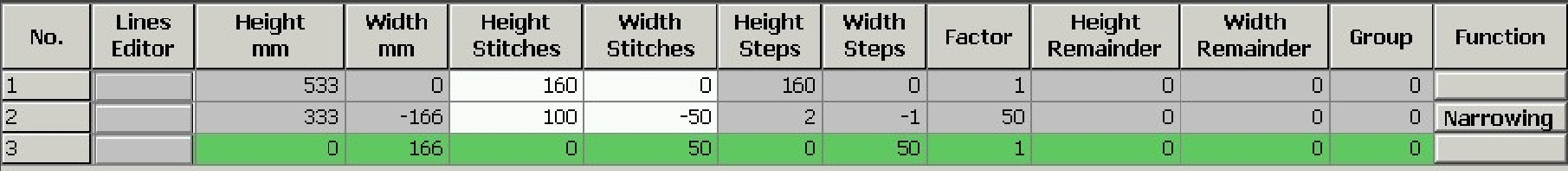

Elemento base per telo anteriore:

    4
    Creare un Nuovo elemento con .
    5
    In Tipo nell'elenco di selezione impostare Scollatura.
    6
    Creare la tabella e immettere i valori.

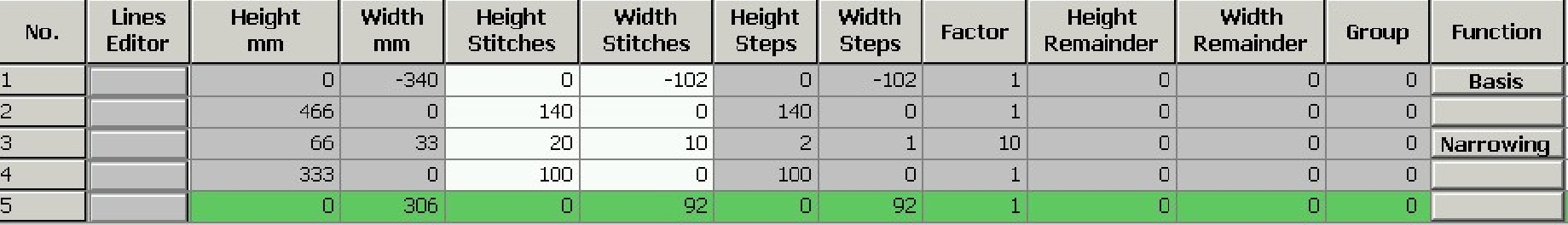

Elemento scollatura:

    7
    Disattivare la casella di controllo Speculare.
  1. Alla cimosa sinistra e destra del taglio possono essere assegnati differenti moduli di dissolvenza.

Impostazioni per l'elemento scollatura

Linea

Scheda
Generalità

Scheda
Dissolvenza

Scheda
Diminuzione

No. 1



Cimosa sinistra

Modulo per
Finta in tubolare sinistra



Cimosa destra

Modulo per
Finta in tubolare destra

No.2

Diminuzione

Cimosa sinistra

Modulo per
Finta in tubolare sinistra

Per Struttura a doppia frontura :

Metodo di diminuzione: Predefinito

Cimosa destra

Modulo per
Finta in tubolare destra

    8
    Assegnare alla cimosa di taglio sinistra e destra in Funzione, nella scheda Dissolvenza, i moduli di dissolvenza personalizzati.
    9
    Negli elementi Taglio base e Scollatura fissare un valore in Distanza dall'asse mediano.
    Esempio:2
  1. Tra la semiforma sinistra e destra vengono definiti 4 aghi all'esterno della forma.
    10
    Salvare il taglio selezionando File / Salva oppure Salva con nome....
  1. Il taglio viene salvato nel formato shp.
    11
    Chiudere M1plus - Editore di Taglio con .

II. Per creare moduli di dissolvenza personalizzati:

    1
    Selezionare Modulo / Nuovo / Modulo… per aprire la finestra di dialogo Nuovo modulo.
    2
    Nella finestra di dialogo Proprietà nella scheda Tecnica selezionare il tipo di lavorazione del modulo Struttura a doppia frontura.
    3
    Tracciare nell'Editore dei moduli la sequenza di lavorazione Azioni dell'ago.

Moduli di dissolvenza per finta in tubolare

Sinistra

Destra

    4
    Chiudere l'Editore dei moduli con .
  1. Il modulo viene salvato nell'Esploratore di moduli banca dati.
