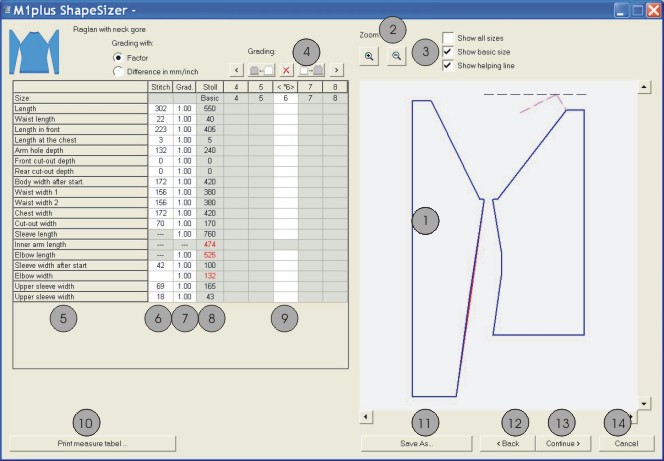

ShapeSizer: Creazione di taglie - Graduazione

1

Rappresentazione grafica del taglio

2

Riduzione / ingrandimento della rappresentazione grafica con zoom

3

Rappresentazione grafica delle taglie

4

Calcolo delle taglie sulla base del fattore di graduazione

Richiamare la colonna precedente della tabella delle misure

Calcolo della taglia inferiore successiva

Eliminare i valori nella colonna successiva

Calcolo della taglia superiore successiva

Richiamare la colonna seguente della tabella delle misure

5

Elenco delle linee della cimosa del taglio e rispettive denominazioni

6

Misure del taglio in maglie riferite alla taglia selezionata
Conversione da mm in maglie sulla base delle prove di punti maglia

7

Fattore di graduazione in %, vale a dire, la variazione percentuale da una taglia quella successiva.
Con i tasti (4) è possibile calcolare altre taglie.

8

Misure di taglio della taglia base. Questi valori non possono essere modificati.
Restano invariate le misure di taglio della forma predefinita Stoll.
- oppure-
Immissione manuale in mm delle misure di taglio nella colonna < * 6 > (taglia base).

9

Misure di taglio della taglia base nella colonna < * 6 >
Modifica di valori
- oppure-
Immissione di nuovi valori direttamente nella colonna vuota.

10

Visualizzazione e stampa della tabella misure di tutte le taglie

11

Salvataggio come *.shz della tabella delle taglie

12

Passaggio alla finestra di dialogo precedente

13

Passaggio alla finestra di dialogo successiva

14

Uscita da ShapeSizer
