Creazione di moduli di dissolvenza per finta in tubolare
I. Per creare moduli di dissolvenza:
Creare moduli di dissolvenza per le finte in tubolare e assegnarli alle cimose della forma.
- 1
- Selezionare / / per aprire la finestra di dialogo Nuovo modulo.
- Si apre la finestra di dialogo Nuovo modulo.
- 2
- Selezionare nella finestra di dialogo Nuovo modulo il tipo di disegno
. - 3
- Immettere la larghezza e l'altezza.
- 4
- Nel menu di selezione selezionare il tipo di lavorazione desiderato.
- 5
- Chiudere la finestra di dialogo Nuovo modulo con OK.
- Si apre la finestra di dialogo Proprietà: xx.
- 6
- Chiudere la finestra di dialogo Proprietà: xx con OK.
- Si apre l'Editore dei moduli.
- 7
- Tracciare la sequenza di lavorazione con Azioni dell'ago.
|
Moduli per finta in tubolare sovrapposta | |||
|---|---|---|---|
|
Cimosa sinistra | |||
|
Nome del modulo |

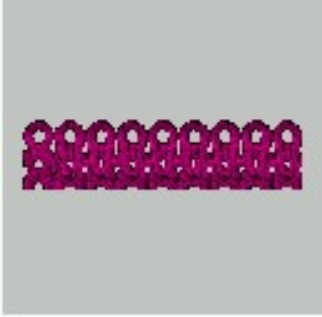

Rappresentazione |

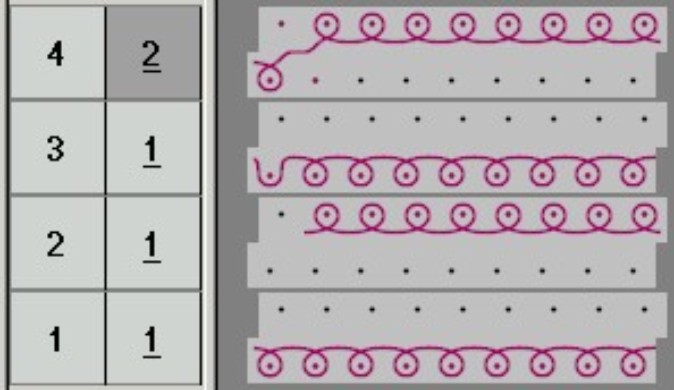

Successione dei punti maglia | |
|
Finta sinistra |
|
| |
|
Inizio finta sinistra |
|
| |
|
Cimosa destra | |||
|
Nome del modulo |

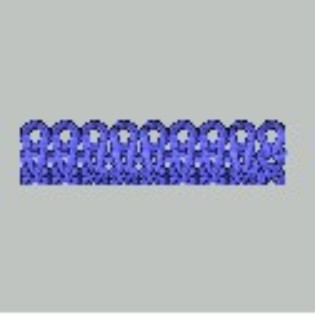

Rappresentazione |
Successione dei punti maglia | |
|
Finta destra |
|
| |
|
Inizio finta destra |
|
| |
