Möglichkeiten für eine Minderkante mit aufliegenden Maschen

Diversi bordi di diminuzione

Bordo di diminuzione inferiore (standard)

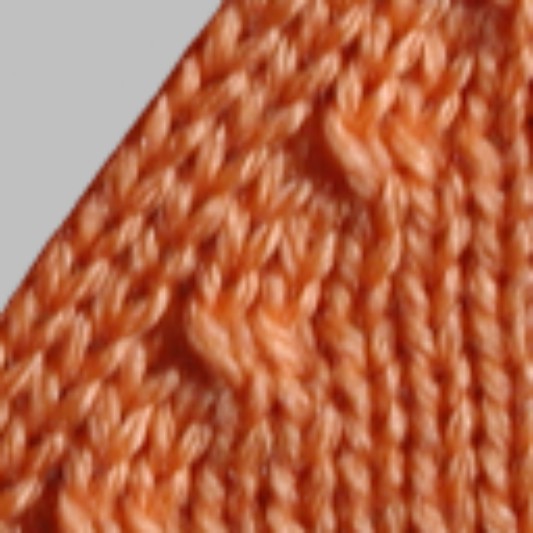

Minderkante aufliegend

Eigene Module für Minderkante aufliegend erstellen:

    1
    Über Menü Modul / Modul-Explorer Datenbank… den Modul Explorer Datenbank öffnen.
    2
    Im Modul-Explorer den Ordner Module / Technik / Mindern / Struktur einflächig / L-R getrennt Umhängen oder L-R gemeinsames Umhängen öffnen.
    3
    Die Container-Module Technik Struktur einflächig ==> und Struktur einflächig <== kopieren.
    4
    Die beiden kopierten Module umbenennen und in einer eigenen Modulgruppe speichern.
    5
    Über Menü Modul / Neu / Modul… den Dialog Neues Modul öffnen.
    6
    Im Dialog Vorgaben eingeben und mit OK schließen.
  1. Der Dialog Eigenschaften: xx wird geöffnet.
    7
    Den Dialog Eigenschaften: xx mit OK schließen.
  1. Der Dialog Modul-Editor wird geöffnet.
    8
    Im Modul-Editor das Umhängen mit Nadelaktionen einzeichnen.
    9
    Dialog mit schließen.
    10
    Die Frage Modul in Datenbank speichern? mit JA beantworten.
  1. Das Modul wird im Modul-Explorer Datenbank unter Neue Module gespeichert.
    11
    Neues Modul den beiden Container-Modulen Technik zuordnen.

Modulo container bordo sinistro

Modulo container bordo destro

    12
    Container-Module speichern.
    Eigene Modulgruppe unter dem Pfad Module / Technik / Mindern / Struktur einflächig anlegen.
    13
    Modulgruppe über das Auswahlmenü im Schnitt-Editor auswählen.
    -  oppure  -
    Modulgruppe direkt mit Drag& Drop den entsprechenden Minderkanten der Form unter Mindern zuordnen.

STOLL Modul für aufliegende Minderkante verwenden:

Module im Modul-Explorer Datenbank:

    1
    Module im Schnitt-Editor unter Funktion in der Registerkarte Mindern auswählen.
    -  oppure  -
    Module der Form über die Formattribute in der Symbolansicht zuordnen.
