Creazione della forma nell'editore di taglio M1plus

I. Per creare il taglio:

    1
    Selezionare Forma / Editore di taglio (crea/modifica)...per aprire la finestra di dialogo M1plus - Editore di Taglio.
  1. Si apre la finestra di dialogo.
    2
    Aprire un taglio a disposizione selezionando File / Apri taglio .shv [mm] ….
    -  oppure  -
    Fare clic su .
    Esempio: D:\ Stoll \ M1plus \ x.xx.xxx \ Form \ 2_set-in-front-v-neck-38.shv
    -  oppure  -
    Creare un nuovo taglio con .
    3
    Con File / Converti e salva con nome... convertire la forma *.shv nel formato *.shp.
    4

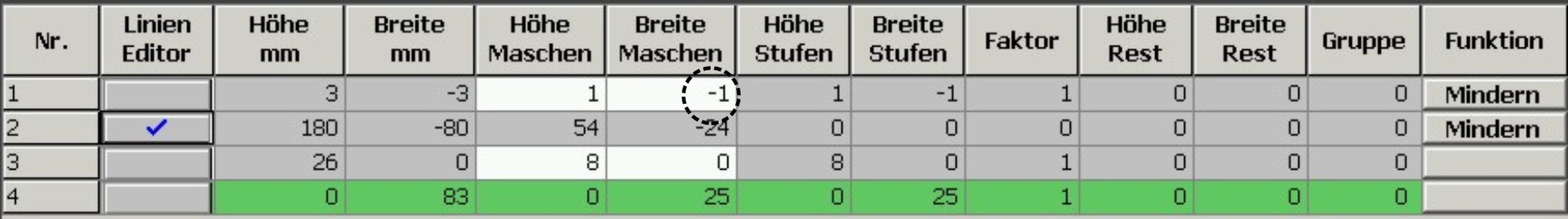

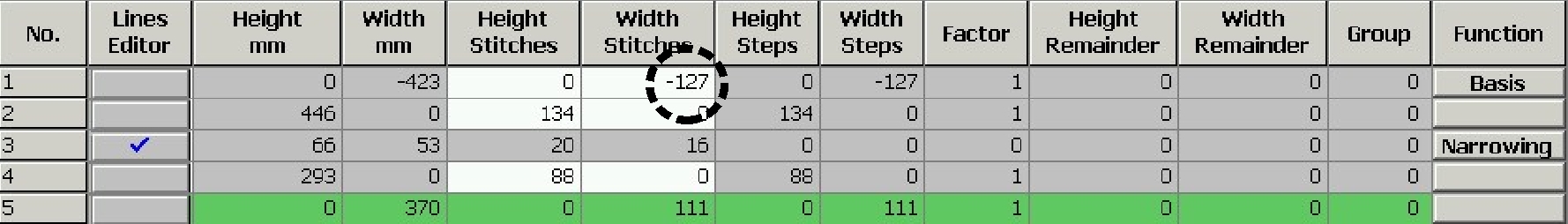

    Per modificare l'elemento base e l'elemento scollatura:

Elemento base telo anteriore:

Elemento base telo anteriore - sinistra

L'intera larghezza della forma deve essere divisibile per 4. Aggiungere due maglie alla larghezza totale.
Risultato: Il bordo sinistro e destro si equivalgono dal punto di vista della tecnica di lavoro.



Elemento scollatura:

Elemento scollo a V



Attributi

Dissolvenza

Bordo sinistro

Lato destro nello scollo a V

Bordo destro

Lato sinistro nello scollo a V

Larghezza di dissolvenza

a piacere

Metodi di diminuzione
  • L-R trasporti comuni
  • L-R trasporti separati
  • Maglia v trasporti separati postivi sopra
  • Maglia v spostamento ripartito

Larghezza di diminuzione

= larghezza di dissolvenza

    5
    Salvare il taglio selezionando File / Salva oppure Salva con nome....
  1. Il taglio viene salvato nel formato shp.
    6
    Chiudere M1plus - Editore di Taglio con .
