Variante 2: Gonna a pieghe plissé

Con questa variante le pieghe vengono lavorate direttamente le une accanto alle altre senza intervalli, a partire dal centro del disegno.

I. Per creare il disegno e la forma di una gonna a plissé:

    1
    Selezionare nella barra dei menu File / Nuovo e creare un Nuovo disegno.
    2
    Selezionare il tipo macchina.
    3
    Selezionare Disegno base (disegno senza forma) e Disegno design.
    4
    Definire le dimensioni del disegno e selezionare il disegno base Maglia davanti.
    5
    Partire selezionando l'inizio Tubolare con filo di separazione fine.
    6
    Confermare i dati con Crea disegno design.

II. Per creare la forma:

    1
    Selezionare Forma / Editore di taglio (crea/modifica)...per aprire la finestra di dialogo M1plus - Editore di Taglio.
  1. Si apre la finestra di dialogo.
    2. 2
    Creare un nuovo taglio nel formato shp selezionando File / Nuovo.
    -  oppure  -
    Fare clic sul simbolo .
    3
    Creare l'elemento Taglio base:

Esempio:

Elemento base:

    4

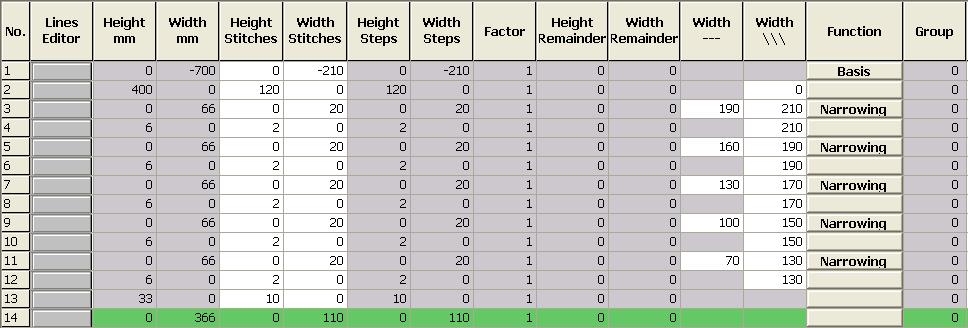

    Per assegnare alle linee della cimosa Diminuzione e Dissolvenza:

Numero linea
cimosa

Scheda Generale

Scheda
Dissolvenza

Scheda
Diminuzione

3, 5, 7, 9, 11

Diminuzione

Modulo:
Nessuna azione dell'ago

Plissee

4, 6, 8, 10, 12



Modulo:
Nessuna azione dell'ago



    5
    Riportare nella cimosa della forma no. 3, nella colonna Larghezza \\\ il valore 210.
  1. Viene applicato un modulo per plissé di larghezza pari a 20 aghi.
    6
    Per mettere il modulo nella giusta posizione, immettere nella colonna Larghezza --- il valore 190.
  1. Il modulo viene registrato con 190 aghi a partire dalla cimosa sinistra.
    La larghezza graduale è pari a 20, pertanto l'ultimo ago destro del modulo si trova esattamente al centro del disegno sull'ago 210.
    7
    Richiamare gli attributi della forma Dissolvenza di questa cimosa della forma.
    8
    Assegnare al tipo di lavorazione Maglia rasata il modulo Nessuna azione dell'ago dall'Esploratore di moduli banca dati / Stoll / Disegno base.
    9
    Richiamare gli attributi della forma Diminuzione di questa cimosa della forma.
    10
    Per Maglia rasata selezionare il modulo Plissé.
    11
    Definire per la linea della cimosa in Rimagliatura da scalatura una regolazione superiore rispetto alla larghezza di diminuzione (grado 20).
    12
    Riportare nella cimosa della forma no. 5, nella colonna Larghezza \\\ il valore 190.
    13
    Riportare nella colonna Larghezza --- il valore 160.
  1. Il modulo viene registrato a 160 aghi a partire dalla cimosa sinistra, in modo che l'ultimo ago destro del modulo sia ad una distanza di 10 dal centro del disegno.
    14
    Definire gli stessi attributi per le altre cimose della forma no. 7, 9 e 11 e completare la tabella della forma.
    15
    Assegnare alle cimose della forma no. 4,6,8,10 e 12 in Dissolvenza del tipo di lavorazione Maglia rasata il modulo Nessuna azione dell'ago dall'Esploratore di moduli banca dati in Stoll / Disegno base.
    16
    Salvare il taglio selezionando File / Salva oppure Salva con nome....
  1. La forma viene salvata nel formato shp.
    17
    Chiudere M1plus - Editore di Taglio con .

Rappresentazione per distanze di dissolvenza e di diminuzione

Rappresentazione di riepilogo per trasporti plissé

II. Per posizionare la forma nel disegno:

    1
    Caricare il taglio con Forma / Apri e posiziona taglio... .
  1. Viene visualizzata la finestra di dialogo Apri.
    2
    Specificare il percorso e selezionare la forma desiderata nel formato shp.
    3
    Fare clic sul tasto Apri.
  1. La forma viene applicata sul disegno.
