Variante 1: Gonna a pieghe plissé
Le pieghe plissé vengono lavorate con intervalli a partire da un rango alla cimosa esterna.
I. Per creare il disegno e la forma di una gonna a plissé:
- 1
- Selezionare nella barra dei menu / e creare un Nuovo disegno.
- 2
- Selezionare il tipo macchina.
- 3
- Selezionare Disegno base (disegno senza forma) e .
- 4
- Definire le dimensioni del disegno e selezionare il disegno base Maglia davanti.
- 5
- Partire selezionando l'inizio Tubolare con filo di separazione fine.
- 6
- Confermare i dati con Crea disegno design.
II. Per creare la forma:
- 1
- Selezionare / per aprire la finestra di dialogo M1plus - Editore di Taglio.
- Si apre la finestra di dialogo.
- 2
- Creare un nuovo taglio personalizzato nel formato shp selezionando / .
- oppure -
Fare clic sul simbolo
. - 3
- Creare l'elemento per un Telo anteriore:
- È attivata la casella di controllo .
Esempio:
- Larghezza di lavorazione complessiva pari a 420 aghi
- Modulo plissé largo 20 aghi
- Pieghe con 10 aghi di copertura.
Elemento base:
- 4
- Assegnare alle linee di cimosa no. 3-7 e :
|
Valori predefiniti nell'elemento base cimosa sinistra | |||
|---|---|---|---|
|
Linea della cimosa |
Scheda |
Scheda |
Scheda |
|
No. 3 - 7 |
|
Nessuna dissolvenza |
Plissee |
- 5
- Per mettere il modulo della linea di cimosa 3 nella giusta posizione, riportare nella colonna il valore 70.
- Il modulo viene registrato con 70 aghi a partire dalla cimosa sinistra.
La larghezza graduale è pari a 20, pertanto l'ultimo ago destro del modulo si trova a una distanza di 90 aghi dalla cimosa sinistra.
- 6
- Richiamare gli attributi della forma di questa cimosa della forma.
- 7
- Riportare la larghezza dissolvenza 0 o non selezionare moduli per Dissolvenza.
- 8
- Richiamare gli attributi della forma di questa cimosa della forma.
- 9
- Per Maglia rasata selezionare il modulo Plissé.
- 10
- Definire per la linea della cimosa in una regolazione superiore rispetto alla larghezza di diminuzione (grado 20).
- 11

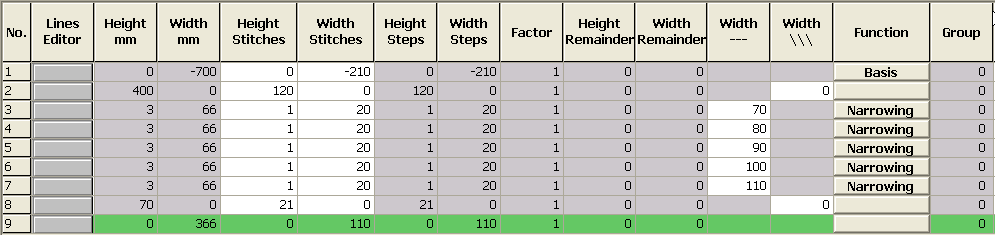

- Definire gli attributi per le altre cimose della forma 4-7 e completare la tabella della forma.
- 12
- Impiegare le pieghe come segue:
- Con la stessa larghezza di piega
- In successione graduale
- A una distanza di un rango di maglia tra le pieghe.
Rappresentazione per distanze di dissolvenza e di diminuzione:
Rappresentazione di riepilogo per trasporti plissé
- 13
- Salvare il taglio selezionando / oppure .
- La forma viene salvata nel formato shp.
- 14
- Chiudere M1plus - Editore di Taglio con
.
II. Per posizionare la forma nel disegno:
- 1
- Caricare il taglio con / .
- Viene visualizzata la finestra di dialogo Apri.
- 2
- Specificare il percorso e selezionare la forma desiderata nel formato shp.
- 3
- Fare clic sul tasto Apri.
- La forma viene applicata sul disegno nel formato shp.
