Creazione della forma
I. Per creare il taglio:
- 1
- In / aprire la finestra di dialogo M1plus - Editore di Taglio.
- Si apre la finestra di dialogo.
- 2
- Aprire un taglio a disposizione selezionando / .
- 3
- Esempio:D:\Stoll\M1plus\Versions\Form\2_set-in-front-v-neck-38.shv.
- oppure -
Creare un nuovo taglio con il simbolo
. - 4
- Creare l'elemento per elemento base.

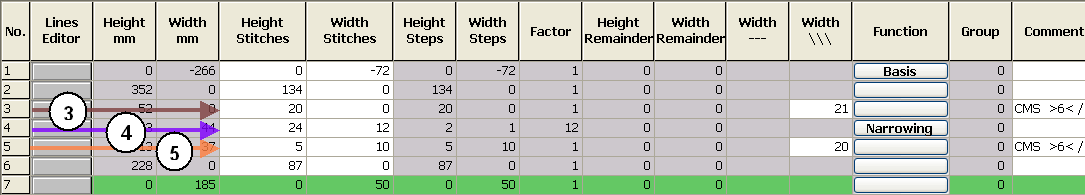

Elemento base telo anteriore cimosa sinistra:
- 5
- L'altezza e la scalatura delle cimose della forma devono essere conformi ai moduli corrispondenti.
|
No. cimose |
Altezza maglie |
Larghezza maglie |
Altezza livelli |
Larghezza livelli |
|---|---|---|---|---|
|
No. 3 |
20 |
0 |
20 |
0 |
|
No. 4 |
24 |
12 |
2 |
1 |
|
No. 5 |
5 |
10 |
5 |
10 |

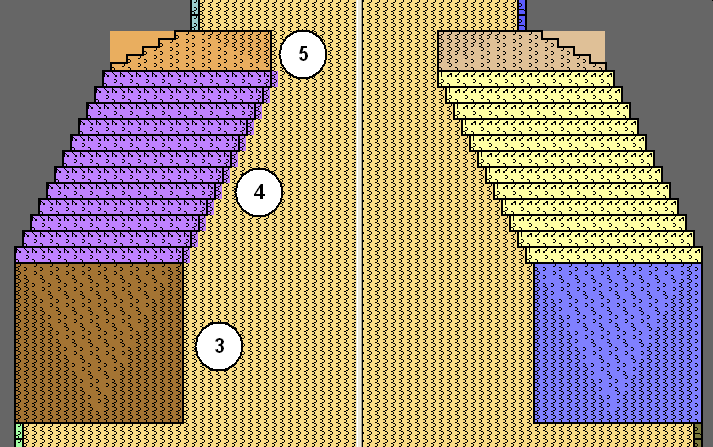

- Per facilitare la creazione della forma sono qui riportati, a titolo di esempio, dei moduli per cimosa 1x1 nella vista della forma di base.
- 6
- Disattivare la casella di controllo e creare la tabella per il lato destro.
- 7
- Creare l'elemento per lo scollo.

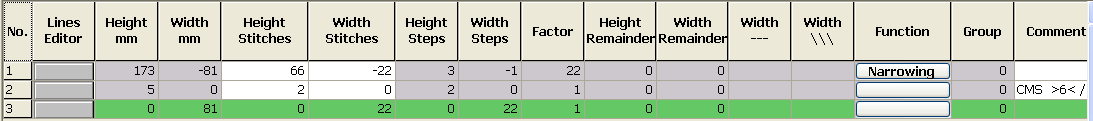

Elemento scollatura:
- 8
- Selezionare l'elemento base e impostare la Distanza delle semiforme su 1.
- Lo scollo a V inizia con un ago.
- 9
- Selezionare l'elemento Scollatura.
- 10
- Fare clic sul tasto
nella barra degli strumenti.
- Si apre la finestra di dialogo Linee a sinistra no.: 1.
- 11
- Fare clic in Assegnazione moduli su Struttura a doppia frontura e selezionare nel menu di selezione il modulo Struttura a doppia frontura V1 per avviare lo scollo a V.
- 12
- Definire la posizione orizzontale e verticale.
- 13
- Assegnare i moduli di dissolvenza alle cimose dell'elemento base e dell'elemento Scollatura.
- 14
- Ricorrere ai moduli di dissolvenza dall'Esploratore di moduli banca dati,
- oppure -
Creare i moduli di dissolvenza personali.
