Assegnazione di moduli per cimosa

Per assegnare alle cimose i moduli per cimosa 1x1:

    1
    Assegnare alle cimose sinistra e destra dell'elemento base no. 3, 4, 5 i moduli per cimosa 1x1.

Cimosa sinistra

No. cimosa

Nome modulo

Funzione

3

10N_20R_RR>1x1_sovrapposta_a sinistra

Dissolvenza

4

10N_2R_><_MV_L

Diminuzione

5

10N_5R_1x1>RR_L

Dissolvenza

    2

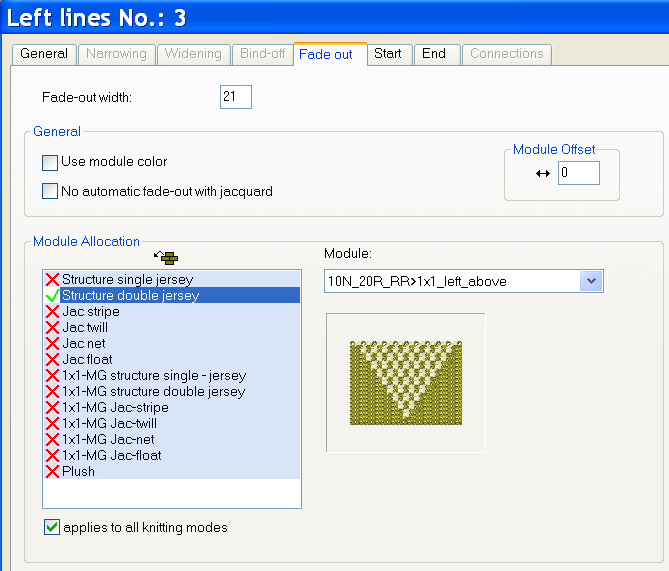

    Assegnare il modulo con Drag&Drop alla cimosa no. 3 alla voce Dissolvenza.
  1. La larghezza di dissolvenza viene registrata automaticamente.
    2. 3

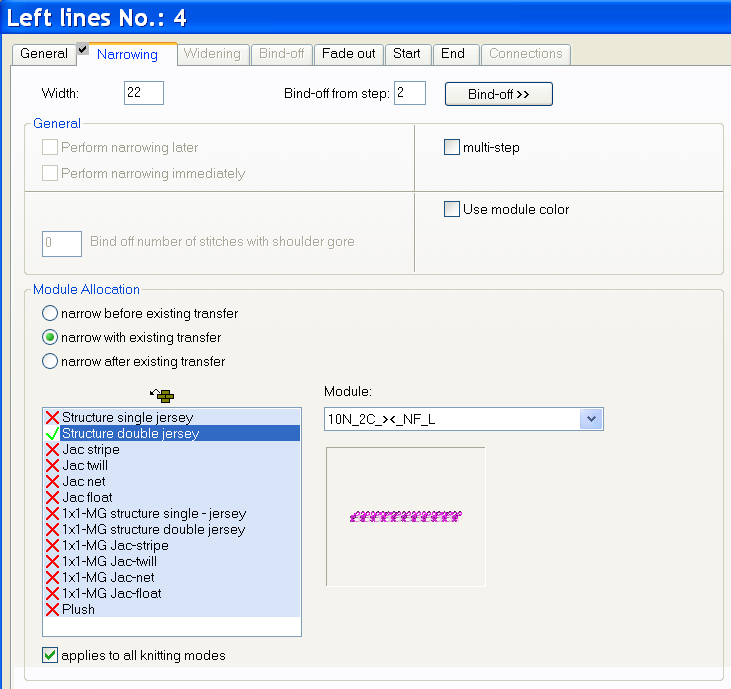

    Assegnare il modulo alla cimosa no. 4 alla voce Diminuzione.
  1. La larghezza viene registrata automaticamente.
    2. 4

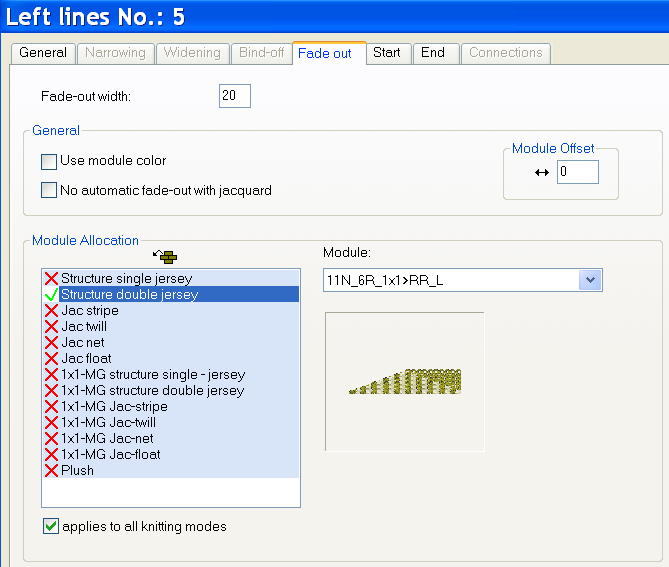

    Assegnare il modulo alla cimosa no. 5 alla voce Dissolvenza.
  1. La larghezza di dissolvenza viene registrata automaticamente.
    2. 5
    Assegnare alle cimose destre dell'elemento base no. 3, 4, 5 i moduli di dissolvenza e diminuzione per il lato destro.

Cimosa sinistra

No. cimosa

Nome modulo

Funzione

3

10N_20R_RR>1x1_sovrapposta_a destra

Dissolvenza

4

10N_2R_><_MV_R

Diminuzione

5

10N_5R_1x1>RR_R

Dissolvenza

    6
    Salvare il taglio selezionando File / Salva oppure Salva con nome....
  1. Il taglio viene salvato nel formato shp.
    7
    Chiudere l'Editore di taglio con .
