Creazione di Color Arrangement

Con l'ausilio del Color Arrangement vengono raggruppati i guidafili e assegnati nelle zone con vanisé invertito i colori vanisé corrispondenti (rispettivamente 2 colori vanisé per zona).

I. Per creare e riportare il Color Arrangement:

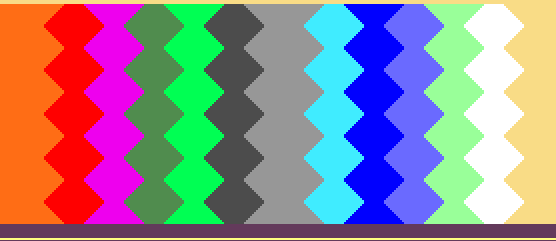

1: Nel disegno base devono essere tracciati per il CA colori supplementari del filato come colori di ricerca.

2: Selezionare il disegno in altezza senza gli ultimi due ranghi.

3: Fare clic sul tasto .

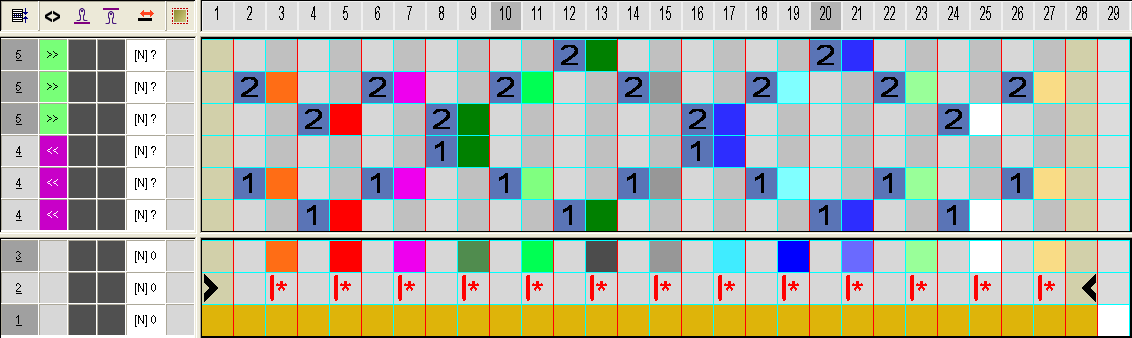

Si apre la finestra di dialogo Editore Color Arrangement.

4: Per modificare il Color Arrangement:

Adeguare la sequenza di lavoro

In entrambe le zone del vanisé invertito
Raggruppamento dei guidafili nelle zone a intarsio

Nell'area di esecuzione tracciare i colori vanisé al posto dei colori del filato.

5: Chiudere l'Editore Color Arrangement con .

Viene salvato il CA e la registrazione del colore viene riportata nella colonna di comando .

II. Variante per la creazione del Color Arrangement:

Nel Color Arrangement vengono utilizzati come colori di ricerca i colori vanisé al posto dei colori del filato.

Per ogni zona con vanisé invertito occorre creare un ulteriore colore vanisé.

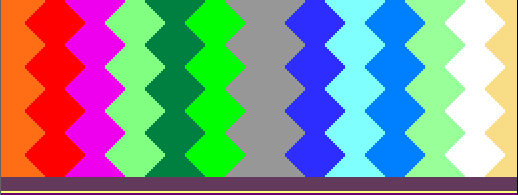

1: Nel disegno base devono essere tracciati per il CA i colori vanisé come colori di ricerca.

2: Creare il Color Arrangement.

I colori vanisé vengono utilizzati nel CA come colori di ricerca.

3: Per modificare il Color Arrangement:

Adeguare la sequenza di lavoro

In entrambe le zone del vanisé invertito
Raggruppamento dei guidafili nelle zone a intarsio

4: Chiudere l'Editore Color Arrangement con .

5: Viene salvato il CA e la registrazione del colore viene riportata nella colonna di comando .
