Creazione del disegno
I. Per creare un nuovo disegno:
- 1
- Selezionare / .
- oppure -
Fare clic sul simbolo
.
- Si apre la finestra di dialogo Nuovo disegno.
- 2
- Digitare in Nome del disegno il nome desiderato.
- 3
- In Macchina aprire con
la finestra di dialogo Seleziona macchina:
- Selezionare la scheda o .
- 4
- Per eseguire le impostazioni:
- Tipo macchina: ADF 530-32 W
- Finezza / Finezza della testa dell'ago
- 5
- Selezionare Disegno base (disegno senza forma) e .
- 6
- Definire le dimensioni del disegno e il tipo di punto base.
- 7
- Selezionare Inizio Stoll con filato di protezione / Standard / 1 sistema / filo elastico / Transizione rango lento / Tubolare.
- 8
- Confermare la finestra di dialogo con il tasto Crea disegno design.
- Il nuovo disegno appare nella vista dei simboli.
II. Impostazioni possibili per gli attributi MC:
Presse
Durante la selezione della macchina ADF 530-32 W la pressa viene attivato automaticamente negli attributi MC come funzione del sistema esistente.
Il tipo di impiego della pressa viene regolato tramite il programma.
- Pressa per filo di tramaW
- Pressa per filo di immagliaturaE

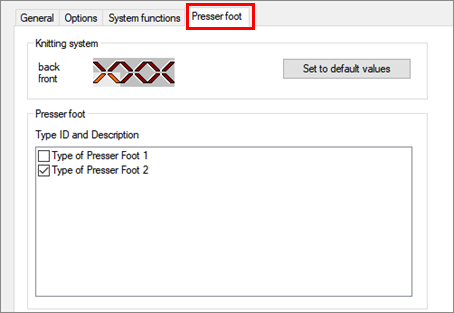

Impostazione nella scheda pressa
- È possibile l'impostazione relativa al sistema
- Attivazione/disattivazione del pressa
- Assegnazione di tipi differenti di pressa (mescolanza dei tipi 1 + 2)
|
| ||
Tipo di pressa 1 | Pressa con scanalatura piatta |
|
Tipo di pressa 2 | Pressa con scanalatura profonda (Impostazione predefinita) |
|
