Creazione di Color Arrangement

I. Per creare e riportare il Color Arrangement #1:

1: Selezionare l'intero disegno in altezza.

2: Fare clic sul tasto .

Si apre la finestra di dialogo Editore Color Arrangement.

3: Per modificare il Color Arrangement:

Nel settore di esecuzione modificare quanto segue:

Modificare la sequenza di lavorazione (è operativo il colore del filato #31).
Tracciare i ranghi supplementari per il filo di trama con colore del filato #3 e con azione dell'ago Filo di trama / trasporto in avanti con filo flottante e Filo flottante senza trasporto.
Inserire ranghi supplementari per il trasporto e tracciare il simbolo di trasporto desiderato.

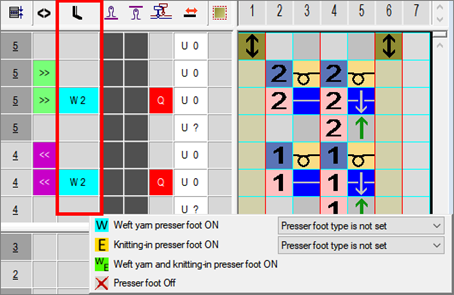

II. Colonna di comando pressa:

Colonna di comando

Questa colonna di comando può essere utilizzata sia nel Disegno design sia nell'Editore Color Arrangement.

Colonna di comando: Pressa
Menu di selezione:
	inserire il pressatrama : Il pressatrama precede nella lavorazione la caduta di lavoro
	Menu di selezione per il tipo di pressa installato nella macchina Tipo di pressa 1: W1 (corrisponde al "vecchio" W) = Pressa con scanalatura piatta Tipo di pressa 2: W2 = Pressa con scanalatura profonda
	Inserimento del pressa immagliatura : Il pressa immagliatura segue nella lavorazione la caduta di lavoro
	Menu di selezione per il tipo di pressa installato nella macchina
	Inserimento di pressatrama e di pressa immagliatura : Il tipo di pressa è impostato dalle informazioni di seguito e . Esempio: Dalla selezione del pressa di tipo 2 per + si ottiene nella colonna di comando

III. Combinazioni non consentite:

Sistema 1	Pressa immagliatura inserito	Risultato: Le presse collidono.
Sistema 2	Pressatrama inserito
Sistema 2	Pressa immagliatura inserito
Sistema 3	Pressatrama inserito
Sistema 1	Pressa immagliatura inserito	Risultato: La pressa collide con il guidafilo del filo di trama
Sistema 2	Guidafilo del filo di trama attivo
Sistema 2	Pressa immagliatura inserito
Sistema 3	Guidafilo del filo di trama attivo

Attenzione!

La pressa anteriori e posteriori non devono essere inseriti contemporaneamente, poiché altrimenti collidono.

Queste combinazioni 'non ammesse' vengono riconosciute dall'elaborazione tecnica e viene interrotta la lavorazione.

IV. Azioni dell'ago per il filo di trama:

Azione dell'ago	Significato
+ Colore del filato/del guidafilo	Il guidafilo (filo di trama) si porta davanti alla caduta di lavoro con l'azione dell'ago filo flottante e viene trasportato all'indietro nella caduta di lavoro successiva.
+ Colore del filato/del guidafilo	Il guidafilo (filo di trama) si porta davanti alla caduta di lavoro con l'azione dell'ago filo flottante e viene trasportato in avanti nella caduta di lavoro successiva.
+ Colore del filato/del guidafilo	Il guidafilo (filo di trama) si porta davanti alla caduta di lavoro con l'azione dell'ago filo flottante e viene scaricato nella frontura anteriore nella caduta di lavoro successiva.
+ Colore del filato/del guidafilo	Il guidafilo (filo di trama) si porta davanti alla caduta di lavoro con l'azione dell'ago filo flottante e viene scaricato nella frontura posteriore nella caduta di lavoro successiva.
	: Queste azioni dell'ago non possono essere combinate con le azioni di lavorazione nello stesso rango di lavoro.

V. Per applicare i simboli per il filo di trama nel CA:

Inserire nella colonna un per il guidafilo del filo di trama.

Simbolo	Significato
	Possibile definizione di un guidafilo come guidafilo del filo di trama Nella colonna di comando nella vista dei simboli o nel Color Arrangement Nella finestra di dialogo Vanisé : Questo guidafilo procede a una distanza definita davanti alla caduta di lavoro. Per il guidafilo Q si utilizza nel Sintral lo stesso comando utilizzato per la tecnica split: $XS n – m : Questo comando consente il trascinamento di un guidafilo nella caduta di lavoro durante il trasporto.

Simbolo

Significato

Possibile definizione di un guidafilo come guidafilo del filo di trama

Nella colonna di comando nella vista dei simboli o nel Color Arrangement
Nella finestra di dialogo Vanisé

: Questo guidafilo procede a una distanza definita davanti alla caduta di lavoro.
Per il guidafilo Q si utilizza nel Sintral lo stesso comando utilizzato per la tecnica split:

$XS n – m

: Questo comando consente il trascinamento di un guidafilo nella caduta di lavoro durante il trasporto.

1: Chiudere l'Editore Color Arrangement con .

Viene salvato il CA e la registrazione del colore viene riportata nella colonna di comando .
