Particolarità della ADF 530-32 W

I. Spiegazione della denominazione della macchina ADF 530-32 W:

ADF significa Autarc Direct Feed
La macchina presenta 32 guidafili autonomi
'W' significa 'weave in' ed è sinonimo di pressatrama

II. Modifiche tecniche:

Comando EP (comando monofase)
PEP – Productivity Enhancement Pack

Ottimizzazione dei processi di lavorazione grazie ad adattamento delle velocità del carro
Miglioramento delle possibilità di scaglionamento dei guidafili

Ci sono tre presse per filo di trama sulla parte anteriore e posteriore della slitta
Gli apri-platine sono sospesi elasticamente

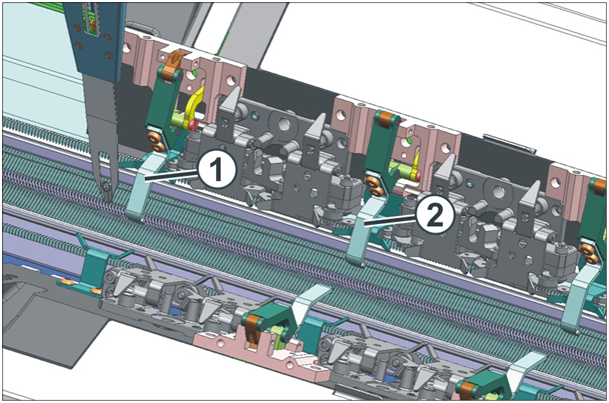

1	Pressatrama in azione
2	Pressatrama fuori servizio

III. Carro:

Durante montaggio/smontaggio osservare quanto segue:

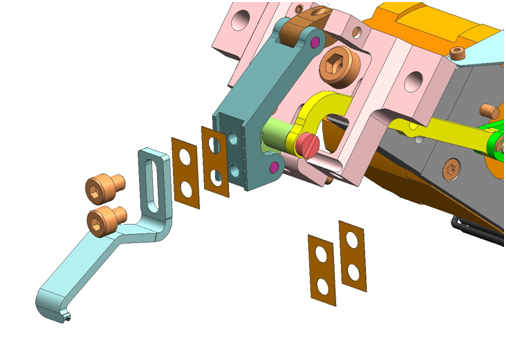

Lamine di spessore per il pressatrama, per la regolazione della posizione al centro della distanza fra le fronture

Lamine di spessore per l'apri-platine per la regolazione dell'ampiezza di apertura delle platine

Apri-platine

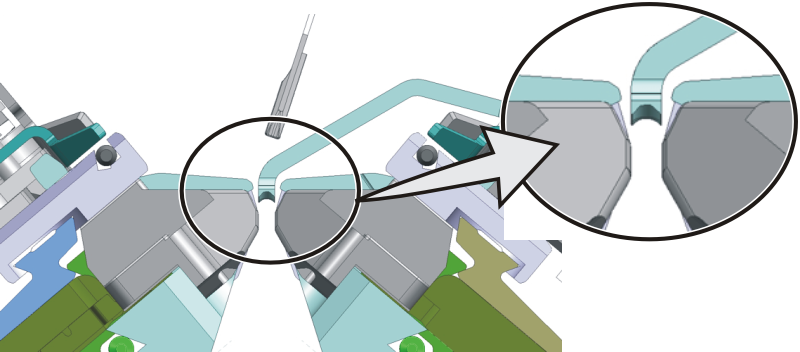

Tra le platine aperte e l'apri-platine deve risultare una piccola fenditura, per evitare l'usura della base delle platine.

IV. Frontura:

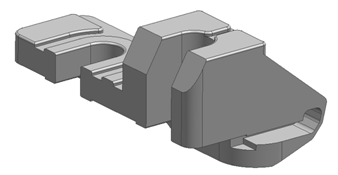

Altri limitatori, dal momento che si richiede una distanza maggiore fra le fronture.

V. Corse di riferimento necessarie sulla macchina:

Corsa di riferimento del carro
Corsa di riferimento dei guidafili
Corsa di riferimento del pressatrama

Corsa di riferimento inseritore

Questa corsa di riferimento può essere eseguita solo nella zona della frontura. Allo stesso modo, nessun guidafilo deve trovarsi nel carro.
Non eseguire mai la corsa di riferimento nella zona della frontura di pinzatura e taglio.

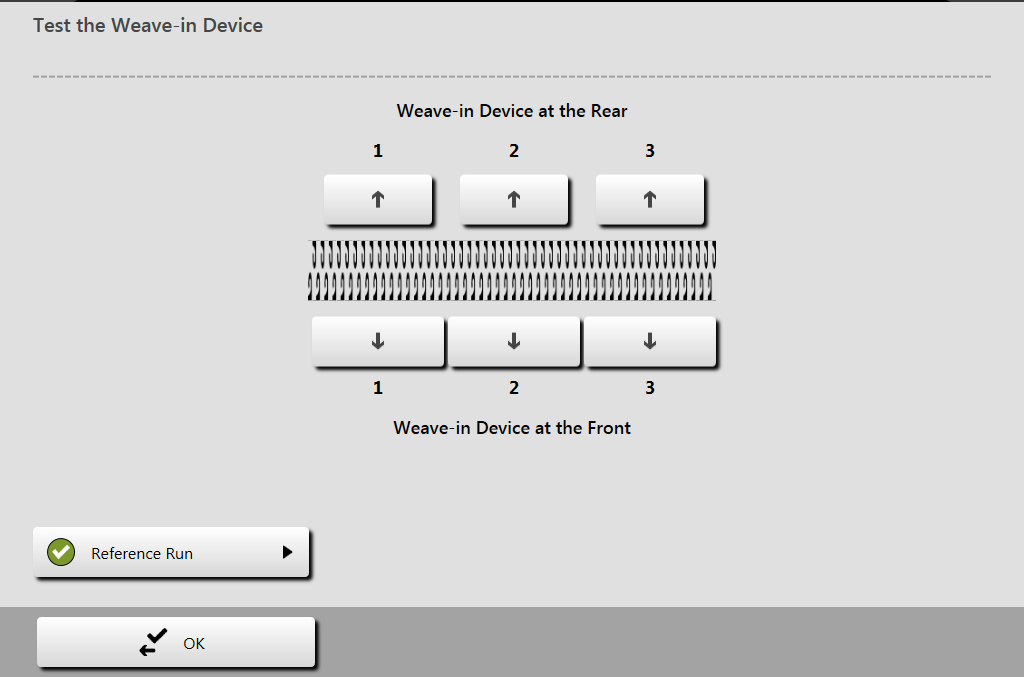

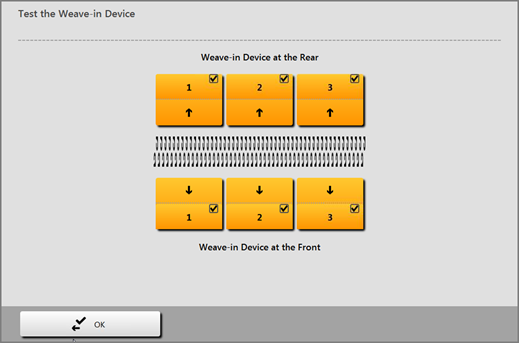

VI. Regolazione/messa a punto della pressa:

La regolazione/messa a punto ha luogo con il pulsante Configura disegno.
