Creazione della forma nell'editore di taglio M1plus

I. Per creare la forma:

    1
    Selezionare Forma / Editore di taglio (crea/modifica)...per aprire la finestra di dialogo M1plus - Editore di Taglio.
  1. Si apre la finestra di dialogo.
    2
    Aprire un taglio a disposizione selezionando File / Apri taglio .shv [mm] … o con e convertirlo nel formato shp.
    -  oppure  -
    Creare nell'editore di taglio un nuovo taglio nel formato shp selezionando File / Nuovo o con il tasto .
    3
    Creare l'elemento Taglio base per un Telo anteriore:

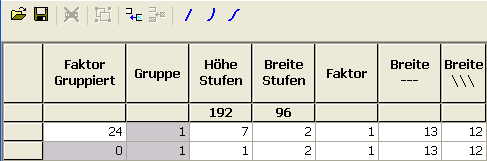

Elemento base telo anteriore linee a sinistra:

    4

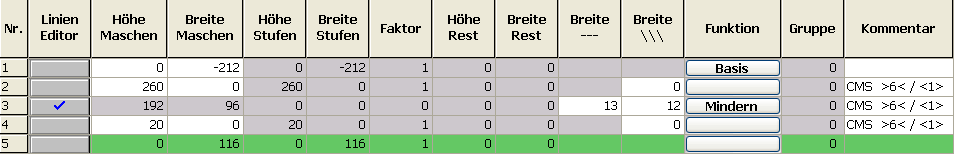

    Per la linea no. 3 aprire l'editore linee e riportare i valori:
    2. 5
    Salvare il taglio selezionando File / Salva oppure Salva con nome....
  1. Il taglio viene salvato nel formato shp.
    6
    Chiudere M1plus - Editore di Taglio con .
