Formwerkzeuge in der Formvorschau

Mit den Formwerkzeugen können in der Formansicht bestehende Konturen einer Form vor Ausschneiden verändert werden.

I. Cursordarstellung in den verschiedenen Formteilen:

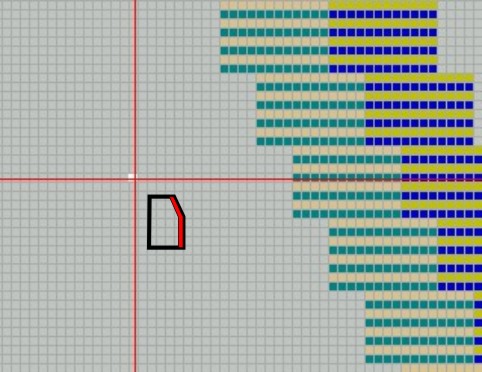

Wird beim Arbeiten in der Formvorschau der Cursor in die verschiedenen Formteile bewegt, so wird am Cursor das Formteil und die zu bearbeitende Kante angezeigt.

II. Die Symbolleiste Formattribute:



Nome

Proprietà e funzione

All'esterno della forma

Formkanten verschieben
Posizionare il cursore del mouse sul bordo da modificare e tenere premuto il PSM.
Den Cursor bewegen und dadurch die Reihenselektion festlegen.
Il movimento sposta la selezione.
I simboli di diminuzione vengono aggiunti automaticamente dallo spostamento e gli attributi presenti vengono ripresi.

Formteilfarbe
(innerhalb Form)



Bordo della forma



Marcature



Tassello

Nichtstrickende Bereiche (Aussetzen) können in Spickel geändert werden.
Bei Spickel wird bei der Technikbearbeitung eine Bindung eingesetzt.
Bereich mit Aussetzen kann mit Symbol Spickel gefüllt oder überzeichnet werden.
Mit gedrückter LMT den Cursor bewegen oder mit LMT in ein Feld klicken, um den Bereich zu füllen.

Diminuzione

Minderbreite ändern.
Cursor auf gewünschte Minderkante setzen und mit gedrückter LMT den Cursor oder / und bewegen.
Minderbreite ändern
Minderkanten selektieren
Shift + LMT: Le diminuzioni diverse vengono impostate sulla posizione del cursore.

Dissolvenza

Ausblendbreite ändern.
Cursor auf gewünschte Ausblendkante setzen und mit gedrückter LMT den Cursor oder / und bewegen.
Ausblendbreite ändern
Ausblendkanten selektieren
Shift + LMT: Le larghezze di nascondimento diverse vengono impostate sulla posizione del cursore.

Trennung Lagen

Impiego se non si desiderano collegamenti delle posizioni.
Esempio: Armausschnitt Pullunder / Weste oder Restminderung.
Mit gedrückter LMT den Cursor bewegen , dabei wird an der äußersten Nadel der Kante das Symbol Trennung der Lagen eingetragen und das nimmt Einfluss auf die Garnfelder.
Die Lagen L0 und L1 werden mit separaten Fadenführern gearbeitet.

Catenella

Abkettelbreite ändern.
Cursor auf gewünschte Abkettelkante setzen und mit gedrückter LMT den Cursor oder / und bewegen.
Abkettelbreite ändern
Abkettelkanten selektieren
Shift + LMT: Le larghezze di rimagliatura diverse vengono impostate sulla posizione del cursore.

Modifica gradazione

Gradazione diversa sul bordo della forma



Omettere

Nichtstrickende Bereiche (Spickel) können in Aussetzen geändert werden.
Bei Aussetzen wird bei der Bearbeitung keine Bindung eingesetzt.
Bereich mit Spickel kann mit Symbol Aussetzen gefüllt oder überzeichnet werden.
Mit gedrückter LMT den Cursor bewegen oder mit LMT in Feld klicken, um den Bereich zu füllen.

Ausrichten innerhalb Formteil nach links



Ausrichten innerhalb Formteil nach rechts



Allineare fuori dal telo sagomato a sinistra



Allineare fuori dal telo sagomato a destra



Omettere verso il basso



Omettere verso l'alto



Omettere k&w



Posizione separazione k&w



Diminuzione a più stadi

Markierungen für mehrstufiges Mindern setzen.

Rimuovere singoli attributi della forma

Formattribute = Mindern, Spickel, Ausblenden u.s.w. können getrennt gelöscht werden.

Rimuovere tutti gli attributi della forma

Formattribute gemeinsam löschen

Spostamento di righe

Zum Erstellen eigener Strickabläufe.
Strickreihen können innerhalb Bereichen mit Aussetzen verschoben werden.
Mit gedrückter LMT den Cursor bewegen.
Strickreihen können nur innerhalb einer Lage verschoben werden.

Selezione

Selektion zum Kopieren von Kanten und Stufen erstellen.
Mit gedrückter LMT den Cursor oder / und bewegen.
Die Selektion kopieren (Strg.C) und die am Cursor hängende Selektion einfügen.
Possibilità: mit Taste gespiegelt einfügen.
Taste Enter vor dem Einfügen drücken: ein Auswahldialog über die einzufügenden Formdaten erscheint.

Scalatura fissa 1

Modifica della larghezza dei livelli.
Mit LMT auf Startposition und durch Bewegen des Cursor die Endposition festlegen. Die ausgewählte Stufung wird für die Kantenlänge übernommen. Si può eventualmente formare una pendenza irregolare.
Shift + LMT: Stufenbreite und Stufenhöhe werden gleichmäßig eingesetzt. Dabei kann eventuell eine Resthöhe ohne Stufung entstehen.



Scalatura fissa 2



Scalatura fissa 3



Scalatura fissa 4



Scalatura fissa 5



Scalatura fissa 6

Scalatura automatica con zona copiata.

Änderung der Stufung mit kopiertem Bereich.
Mit und mit gedrückter LMT eine Selektion erstellen.
Die Selektion kopieren (Strg.C), auswählen und die am Cursor hängende Selektion einfügen.
Shift + LMT: Stufung wird gleichmäßig eingesetzt. Dabei kann eventuell eine Resthöhe ohne Stufung entstehen.

Applicare su entrambi i lati

Änderungen werden an gegenüberliegender Formenkante auch ausgeführt.
Diese Taste zusätzlich einschalten.

Per correggere si possono eseguire più azioni contemporaneamente.

In caso di modifica non consentita della vista della forma compaiono automaticamente testi di commento che avvertono di tale fatto.
Nel menu di contesto, con Visualizza errori si possono attivare o disattivare i messaggi.
