Jacquard a colori con rovesci differenti

Per tracciare motivi Jacquard:

    1
    Tracciare diversi motivi a più colori con Colori del filato o Colori del guidafilo.
    -  oppure  -
    Selezionare e inserire parti del disegno nell'Esploratore moduli in Stoll / Parti di disegno / TC-Jacquard.
    2
    Selezionare i ranghi sulla zona del Jacquard.
    3

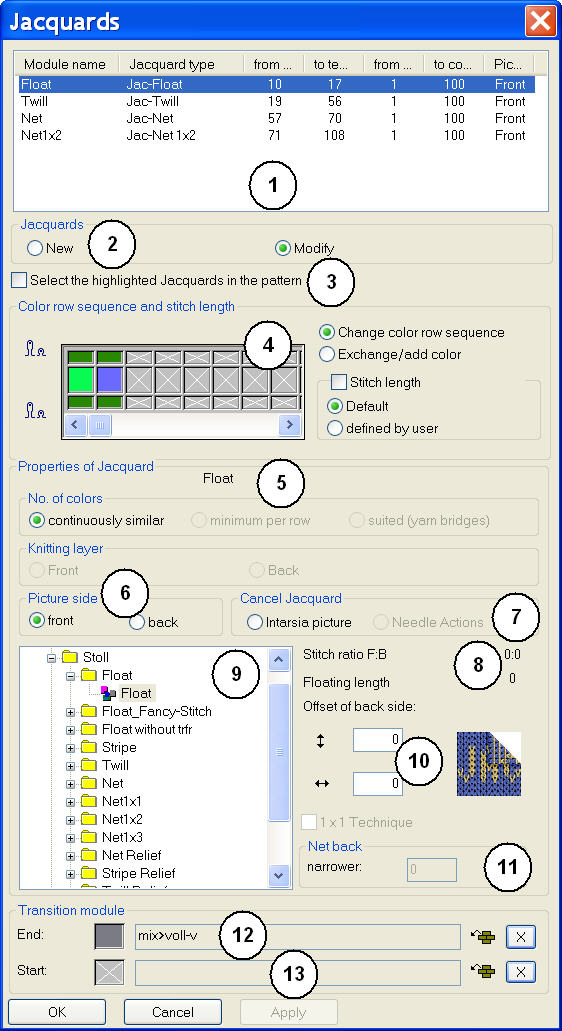

    Nel menu Modifica / Crea/modifica Jacquard… richiamare la finestra di dialogo Jacquard.

No.

Significato

1

Elenco dei generatori Jacquard inseriti

2

Nuovo

Inserisce un nuovo generatore Jacquard in una zona.

Modifica

Modifica il generatore Jacquard inserito

3

Il Jacquard selezionato nell'elenco (1) non viene visualizzato nel disegno come selezione.

Il Jacquard selezionato nell'elenco (1) viene visualizzato nel disegno come selezione.

4

Modifica della successione dei colori e della lunghezza della maglia

5

Proprietà Jacquard

sempre uguale

Tutti i colori presenti nella selezione vengono lavorati uniformemente, in funzione della successione dei colori.

minimo per rango

Vengono lavorati solo i colori che risultano nel rispettivo rango.

adattato (ponti filato)

Inserimento di ponti del filato per intarsio

6

Lato del disegno Jacquard davanti / dietro

7

Risolvi Jacquard

Immagine intarsio

Rimuovere il generatore Jacquard.
Visualizzare il motivo come immagine a colori

Azioni dell'ago

Rimuovere il generatore Jacquard.
Visualizzare il motivo con azioni dell'ago.
: Non in modalità design

8
  • Prova dei punti maglia (davanti : dietro)
  • Lunghezza massima filo flottante del generatore Jacquard

9

Elenco di selezione dei generatori Jacquard

10

Spostamento punto iniziale del rovescio Jacquard

: Di default, il generatore Jacquard viene posizionato nel primo rango del disegno dopo l'inizio e nella prima colonna sul bordo sinistro.

11

Accorcia in larghezza il rovescio della rete della zona Jacquard selezionata.

: Il bordo viene sostituito da un Jacquard flottante (ponti del filato).

12

Modulo finale per la transizione alla fine di un Jacquard

13

Modulo d'inizio per la transizione all'inizio di un Jacquard

    4
    Selezionare il generatore jacquard desiderato e inserirlo con Applica.
    5
    Procedere allo stesso modo nelle altre zone Jacquard.
    6
    Chiudere la finestra di dialogo con OK.
