Tabella campo del filato nella finestra di dialogo Assegnazione del campo del filato

Rubrica Immagliatura

1

Direzione iniziale

Definizione della direzione di lavoro per il primo rango di un campo di colore

Modulo per immagliatura

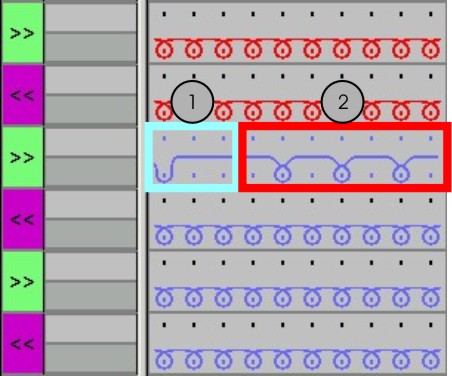

Definizione del tipo di lavorazione per il rango immagliato (2)

: Possibile assegnazione di moduli qualsiasi con Drag&Drop.

Priorità all'immagliatura

Definizione dell'ordine di immagliatura dei guidafili per campi del filato inizianti simultaneamente

; più il valore è elevato e minore è la priorità.

Offset ranghi per immagliatura

Immagliatura del guidafilo di x ranghi prima dell'inizio del campo del filato

• riferita a ranghi del disegno (impostazione standard)
• riferita a ranghi tecnici

Legatura/nodo all'inizio

Definizione del tipo di lavorazione per la legatura sul bordo del campo del filato durante l'immagliatura (1)

Offset colonne per immagliatura con nodo

Spostamento di posizionamento di x colonne a sinistra / destra di un nodo (modulo) durante l'immagliatura

Rubrica Fine lavorazione

2

Direzione di fine lavorazione

Definizione della direzione di fine lavorazione di un guidafilo alla fine di un campo del filato

Modulo per fine lavorazione

Definizione del tipo di lavorazione per rango di fine lavorazione (2)

: Possibile assegnazione di moduli qualsiasi con Drag&Drop.

Priorità a fine lavorazione

Definizione dell'ordine di fine lavorazione dei guidafili per campi del filato terminanti simultaneamente

Offset ranghi per fine lavorazione

Fine lavorazione del guidafilo di x ranghi dopo la fine del campo del filato

• riferita a ranghi del disegno (impostazione standard)
• riferita a ranghi tecnici

Legatura/nodo alla fine

Definizione del tipo di lavorazione per la legatura sul bordo del campo del filato durante la fine lavorazione (1)

Offset colonne per fine lavorazione con nodo

Spostamento di posizionamento di x colonne a sinistra / destra di un nodo (modulo) durante la fine lavorazione

Rubrica Legatura

3

Legatura per intarsio a sinistra

Definizione di una legatura o di nessuna legatura sul bordo sinistro del campo del filato

Legatura per intarsio a destra

Definizione di una legatura o di nessuna legatura sul bordo destro del campo del filato

Direzione della legatura per intarsio a sinistra

Indicazione di inserimento del modulo legatura sul bordo sinistro del campo del filato in funzione della direzione del carro

• Legatura a sinistra all'inizio di un rango di lavoro
• Legatura a sinistra alla fine di un rango di lavoro

Direzione della legatura per intarsio a destra

Indicazione di inserimento del modulo legatura sul bordo destro del campo del filato in funzione della direzione del carro

• Legatura a destra all'inizio di un rango di lavoro
• Legatura a destra alla fine di un rango di lavoro

Modulo per legatura per intarsio a sinistra

Definizione del tipo di lavorazione per la legatura sul bordo sinistro del campo del filato

Modulo per legatura per intarsio a destra

Definizione del tipo di lavorazione per la legatura sul bordo destro del campo del filato

Rubrica Intarsio elaborazione del bordo

4

Scalatura permessa elaborazione del bordo a sinistra

Numero massimo di aghi per l'allargamento sul bordo sinistro del campo del filato senza elaborazione automatica del bordo.

: Non viene inserito alcun modulo.

Scalatura permessa elaborazione del bordo a destra

Numero massimo di aghi per l'allargamento sul bordo destro del campo del filato senza elaborazione automatica del bordo.

: Non viene inserito alcun modulo.

Modulo per elaborazione del bordo a sinistra

Definizione del tipo di lavorazione per l'elaborazione del bordo (alimentazione) per ampi allargamenti (scalatura) del campo del filato

: Scalatura maggiore di quanto indicato in colonne Scalatura permessa elaborazione del bordo a sinistra / destra.

Modulo per elaborazione del bordo a destra

Definizione del tipo di lavorazione per l'elaborazione del bordo (alimentazione) per ampi allargamenti (scalatura) del campo del filato

: Scalatura maggiore di quanto indicato in colonne Scalatura permessa elaborazione del bordo a sinistra / destra.

Rubrica Varie

5

Pinzatura guidafilo

Assegnazione preliminare riferita al guidafilo che specifica quando quest'ultimo debba essere pinzato e tagliato al termine della lavorazione.

Apri pinza dopo…

Assegnazione preliminare riferita al guidafilo che specifica dopo quanti ranghi del disegno il filo debba essere liberato dalla pinza.

Bordo SEN e posizione di attesa

Assegnazioni preliminari per il posizionamento del guidafilo durante la lavorazione

• Arresto sul bordo SEN
• Arresto (posizione di attesa) sulla cimosa del telo con distanza supplementare (aghi)

Assegna guidafilo ad un sistema

Selezione di una caduta di lavoro per il campo del filato selezionato

: Il guidafilo viene sempre lavorato nello stesso sistema, vale a dire l'istruzione della serratura varia a seconda della direzione del carro.

Correzione guidafilo non inclinato a sinistra (Ka)

Correzione guidafilo sul bordo sinistro del campo del filato per guidafili normali e guidafili per intarsio non inclinati

Correzione guidafilo non inclinato a destra (Kb)

Correzione guidafilo sul bordo destro del campo del filato per guidafili normali e guidafili per intarsio non inclinati

Correzione guidafilo inclinato a sinistra (K<I>a)

Correzione guidafilo sul bordo sinistro del campo del filato per guidafili per intarsio inclinati

Correzione guidafilo inclinato a destra (K<I>b)

Correzione guidafilo sul bordo destro del campo del filato per guidafili per intarsio inclinati
