Técnica 1x1 em Modo de Desenho
Uma amostra de desenho pode ser convertida em técnica 1x1 antes de expandir no passo de processamento .

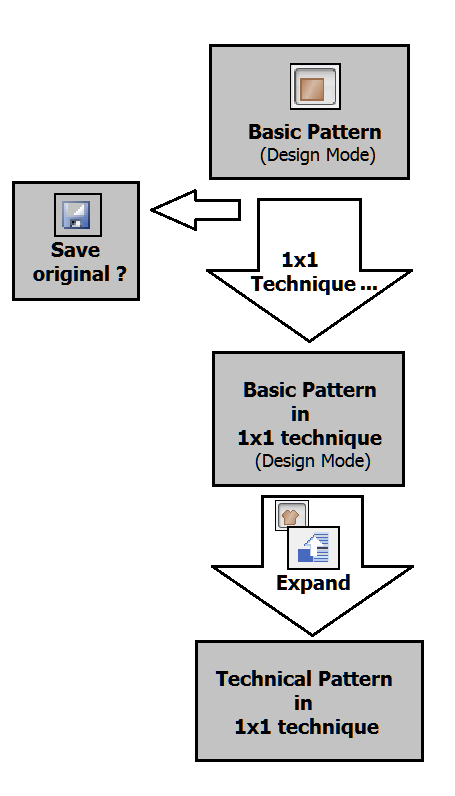

Procedimento a seguir:
- A amostra de desenho está carregada como amostra base.
- 1
- Ativar a função no menu .
- Aparece caixa de diálogo Substituir começos.
- A configuração foi alterada de para
- A largura inicial da amostra foi duplicada
- 2
- Efetue as alterações desejadas.
- 3
- Confirmar as entradas com OK.
- Aparece um pedido de confirmação se a amostra original deve ser salva.
- 4
- Salvar a amostra original.
- A amostra foi convertida em técnica 1x1 e recebe a extensão do nome -1x1.
Alterações na conversão para a técnica 1x1.
- Ações de agulha, módulos, color arrangements
- Inserção automática da ação de agulha Fio flutuante em cada segunda coluna. Deste modo a largura da amostra é duplicada.
- Inserção automática de fios flutuantes em módulos e color arrangements, mas não em module arrangements.
- Duplicação do variador.
- Troca com um módulo equivalente em técnica 1x1. A atribuição deste tipo de módulo é possível através da caixa de diálogo Propriedades do módulo. A criação e a atribuição são feitas manualmente.
No banco de dados de módulos já há módulos com os atalhos correspondentes à seus módulos 1x1, por exemplo:
Stoll/Estándar/Petinet → Stoll/Técnica 1x1/1x1 Petinet
Stoll/Estándar/Tranças fio flutuante um lado → Stoll/Técnica 1x1/1x1 Tranças fio flutuante um lado
- Forma
- A forma colocada é alargada correspondentemente ao converter em técnica 1x1.
- Os atributos de forma mantêm-se inalterados y devem ser adaptados se necessário.
- Os módulos secionados pelo passo de processamento podem ser substituídos na caixa de diálogo Substituir módulos secionados.
- O ponto inicial dos módulos 1x1 na área de substituição é a posição >1, ^1.
- Estes módulos são oferecidos adicionalmente à seleção na caixa de diálogo Substituir módulos secionados.
1x1 Malha v com transferência, 1x1 Malha ^ com transferência, MG_Malha v com transferência, MG_Malha ^ com transferência. - Com a caixa de verificação na caixa de diálogo Texto na parta de amostra é gerada uma parta de amostra 1x1 em base à parte de amostra criada.
