Manter abaixo através da função de malha retida
Manter abaixo o tecido utilizando a segurança baixa através da
- Caso problemático:
- As agulhas que estão subindo arrastam o tecido para cima a pesar das .
Desta forma as malhas já tecidas não chegam por detrás da lingüeta de agulha. - Solução mediante a função Manter abaixo através da função de malha retida:
- Na frontura oposta são subidas previamente às agulhas que estão tecendo, também agulhas que formam um tipo de pente nos espaços entre as agulhas que estão tecendo.
- Vantagens:
- O sistema de tricotagem em serie pode ser transformado com um mínimo de esforço trocando somente poucos cames.
- O transformado pode executar as funções malha, entrega e recepção em toda a extensão.
- Todas as funções executáveis são independentes da direção do carro.
- Desvantagem:
- Com este sistema não é possível tecer malha retida.
Cames para transformação da placa dos cames:
|
Distância entre sistemas | Placa dos cames de 6 polegadas | Placa dos cames de 5 polegadas | ||||
Finura [E] | 2,5.2 / 3,5.2 5 / 5.2 | 2,5.2 m.4L 3,5.2 m.4L | 7 / 8 | 10 / 7.2 6.2(12m.10) | 12 | 14 |
Kit para instalação posterior "Manter tecido abaixo através de função de malha retida" | 269679 | 269680 | 269681 | 269682 | 269683 | 269684 |
Exemplos de utilização:
- No caso de malha retida com fio flutuante sem came de segurança baixa, o fio completo pode ser empurrado para cima com a expulsão de agulha. Durante a formação das laçadas seguinte o fio encontra-se como fio flutuante no tecido.
Se o came de segurança baixa for utilizado ao lado oposto da malha retida com fio flutuante, a segurança baixa mantém o fio flutuante debaixo das agulhas que são expulsadas e a malha retida não pode ser empurrada para acima nas agulhas adjacentes durante a expulsão de agulhas.
|
|
(3) Malha retida atrás fio flutuante ---------------------------------------------------
(1) Malha retida à frente fio flutuante |
- Os novos fios de trama introduzidos não são mantidos com segurança sob a cruz das agulhas (ponto de intersecção das superfícies de apoio de agulhas opostas) porque ainda não estão fixados no tecido.
Pela expulsão das agulhas de segurança baixa, o fio de trama pode ser bloqueado na separação entre as fronturas até depois da tricotagem duma fileira de malhas. - Nas ourelas de campo de cor ao tecer intarsias surge o problema que o fio que volta do guia-fios para o campo de cor fica tão alto que não pode ser segurado pela primeira agulha do campo de cor.
Esta conexão é mantida baixa por uma agulha de segurança baixa de forma definida e assim pode ser segurada com firmeza pelo gancho de agulha previsto.
|
Função do sistema | |
Trajeto de agulha "Manter tecido abaixo" através da função de malha retida: | Troca de cames ao transformar para placa dos cames de segurança baixa: |
|
|
Exemplo expulsão de agulha | |
| Exemplo: Seqüência de tricotagem: << S:R-F; S1
|
|
|
Programação com o M1plus:
- A placa dos cames está transformada na máquina para Manter abaixo através da função de malha retida
- 1

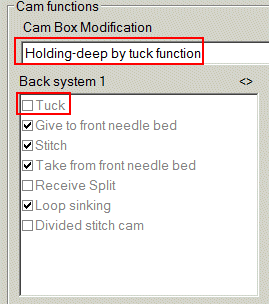

- Nas funções de sistema para cada sistema (à frente e/ou atrás) transformado na CMS definir como transformação de sistema.
- 2
- Definir Tecer e Manter abaixo com a ação de agulha Malha retida.
por ex. Malha à frente - Malha retida atrás, significa: Malha à frente e manter abaixo atrás - Com isto Tecer com Malha retida não é permitido.
A função do sistema é desativada.
- 3

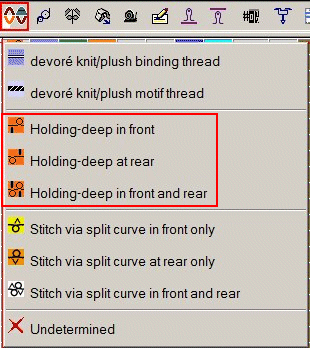

- Para manter abaixo na coluna de controle Função do sistema definir uma destas 3 entradas.
A indicação de Sintral para tricotagem com manter abaixo é:
-
S:A-#G; Y:3; S2
Malha a frente (A) e malha retida atrás (G) = Manter abaixo -
S:#G-A; Y:3; S2
Malha atrás (A) e malha retida à frente (G) = Manter abaixo
# sinaliza a função "Manter abaixo através de função de malha retida"
- 1
- O processamento técnico e a determinação da ocupação de agulhas consideram automaticamente estas configurações.
- Sintral é gerado correspondentemente.
